在新能源汽車、光伏儲能、高端數字電源等產業高速迭代的驅動下，第三代寬禁帶半導體（SiC碳化硅、GaN氮化鎵）憑借高頻、高效、耐高溫、低損耗的核心優勢，快速滲透高端功率半導體市場。行業內外普遍產生疑問：性能全面升級的三代半導體，是否會徹底取代傳統硅基MOSFET？SiC與GaN之間是替代競爭關系，還是互補共生格局？

從產業底層邏輯、技術應用邊界和市場供需格局來看，傳統硅基MOSFET不會被淘汰，只會完成市場圈層收縮與定位升級；而SiC、GaN為核心的第三代半導體，并非相互顛覆的競品，而是場景細分、優勢互補、協同擴容的競合關系，三者將長期共存，構建高低搭配、分工明確的功率半導體產業新格局。

一、傳統硅基MOSFET：無淘汰風險，僅退守核心基本盤

硅基MOSFET作為第一代功率半導體的核心器件，歷經數十年技術迭代與產業打磨，從早期平面MOSFET迭代至溝槽型、超結型、SGT結構，技術成熟度、工藝穩定性、供應鏈完善度均達到行業極致，至今仍是全球功率半導體市場出貨量最大、應用最廣泛的器件品類。其看似被三代半導體“沖擊”的核心原因，是高端市場被逐步替代，但這并不意味著其產業價值消失，反而形成了穩固的不可替代的中低端市場壁壘。

從核心優勢來看，傳統MOSFET具備兩大不可顛覆的產業底氣。第一是極致的成本優勢，硅材料儲量豐富、加工工藝成熟、量產良率極高，規模化生產下的成本遠低于SiC、GaN器件，完美適配消費電子、白色家電、普通工業控制等成本敏感型場景。第二是成熟的適配體系，全球上下游產業鏈、設計方案、封裝測試、可靠性認證均圍繞硅基器件形成標準化體系，終端廠商無需額外投入研發和適配成本，落地門檻極低。

與此同時，第三代半導體的替代存在明確的技術邊界與成本短板。SiC、GaN器件雖在耐壓、頻率、能效、耐高溫性能上全面領先，但材料制備難度大、晶圓良率偏低、車規級認證周期長、終端適配成本高，在低壓、低頻、低功率場景中，性能優勢無法覆蓋溢價成本，不存在替代價值。

由此形成清晰的市場分層格局：傳統硅基MOSFET徹底鎖定600V及以下中低壓、中低頻、中小功率市場，涵蓋手機充電器、家電控制板、工業低壓電源、鋰電池保護、汽車低壓輔助電器等海量剛需場景；而600V以上高壓、高頻、大功率、高溫嚴苛場景，逐步向三代半導體遷移。未來傳統MOSFET不會消亡，只是退出高端競爭賽道，扎根基礎剛需市場，持續發揮產業基石作用。

二、三代半導體競合核心：SiC與GaN互補為主、競爭為輔

不同于大眾認知中“新舊替代”的零和博弈，以SiC、GaN為核心的第三代寬禁帶半導體，并非同質化競爭產品。二者同屬寬禁帶半導體賽道，共享高端節能、高效功率轉換的產業紅利，但因材料特性、技術短板、適配場景截然不同，形成了高壓大功率看SiC、高頻小體積看GaN的差異化競合格局，互補性遠大于競爭性。

1. SiC半導體：高壓大功率場景的絕對核心

SiC碳化硅是目前產業化最成熟的高壓寬禁帶材料，核心優勢集中在高耐壓、高導熱、耐高溫、低導通損耗。其熱導率是硅基材料的3倍，耐壓能力是硅基的10倍，可在200℃以上高溫環境穩定工作，完美適配高壓、大功率、高散熱壓力的嚴苛工況。

在應用場景上，SiC器件聚焦1200V及以上高壓大功率領域，核心覆蓋新能源汽車主驅電控、車載充電機、光伏集中式逆變器、儲能變流器（PCS）、高壓工業變頻器、軌道交通供電系統等場景。這類場景對器件耐壓、散熱性能、長期可靠性要求極高，硅基器件損耗大、發熱嚴重、能效偏低，GaN器件耐壓不足、大功率穩定性欠缺，SiC成為唯一最優解。

目前全球SiC市場已形成成熟格局，英飛凌、意法半導體、Wolfspeed等國際巨頭占據高端市場主導地位，國內比亞迪半導體、三安光電、天岳先進等企業快速突破，逐步實現車規級、工控級SiC器件國產化替代。

2. GaN半導體：高頻小型化場景的最優選擇

GaN氮化鎵的核心優勢并非高壓大功率，而是超高開關頻率、超快響應速度、極小器件體積。其電子遷移率遠高于硅基和SiC材料，開關速度是傳統硅基MOSFET的10倍以上，可大幅降低開關損耗，同時實現電源設備小型化、輕量化。

GaN器件主打600V-1200V中高壓、高頻中小功率場景，核心覆蓋消費電子快充、筆記本電源、數據中心服務器電源、5G射頻通信、小型工業高頻電源等領域。以手機快充、服務器電源為例，GaN器件可將電源體積縮小50%以上，能效提升至95%以上，是小型化高效電源的核心器件。

相較于SiC，GaN產業化門檻更低、成本下降速度更快，硅基GaN技術可兼容傳統硅晶圓生產線，大幅降低量產成本，也是目前國內企業突破最快的三代半導體賽道，英諾賽科、納微半導體等國內企業已實現規模化量產，占據國內消費級GaN市場主要份額。

3. 二者競合關系：細分互補，局部重疊競爭

整體來看，SiC與GaN的核心應用賽道幾乎無重疊，形成精準互補。在新能源汽車整車電源系統中，高壓主驅逆變器采用SiC器件保障大功率穩定輸出，車載快充模塊采用GaN器件實現小型化高效充電，二者協同構建整車高效能源轉換體系；在光伏儲能系統中，高壓逆變側依托SiC實現高壓大功率轉換，輔助電源側依托GaN實現高頻節能。

二者僅在600V-1200V中型工業電源、商用充電樁等少數場景存在局部競爭，終端廠商可根據能效需求、成本預算靈活選型。同時，全球半導體巨頭均采用“SiC+GaN”雙線布局策略，通過并購、自研補齊雙技術短板，打造全場景三代半導體解決方案，進一步強化二者的協同屬性。

三、產業終局：三級分層共存，長期協同發展

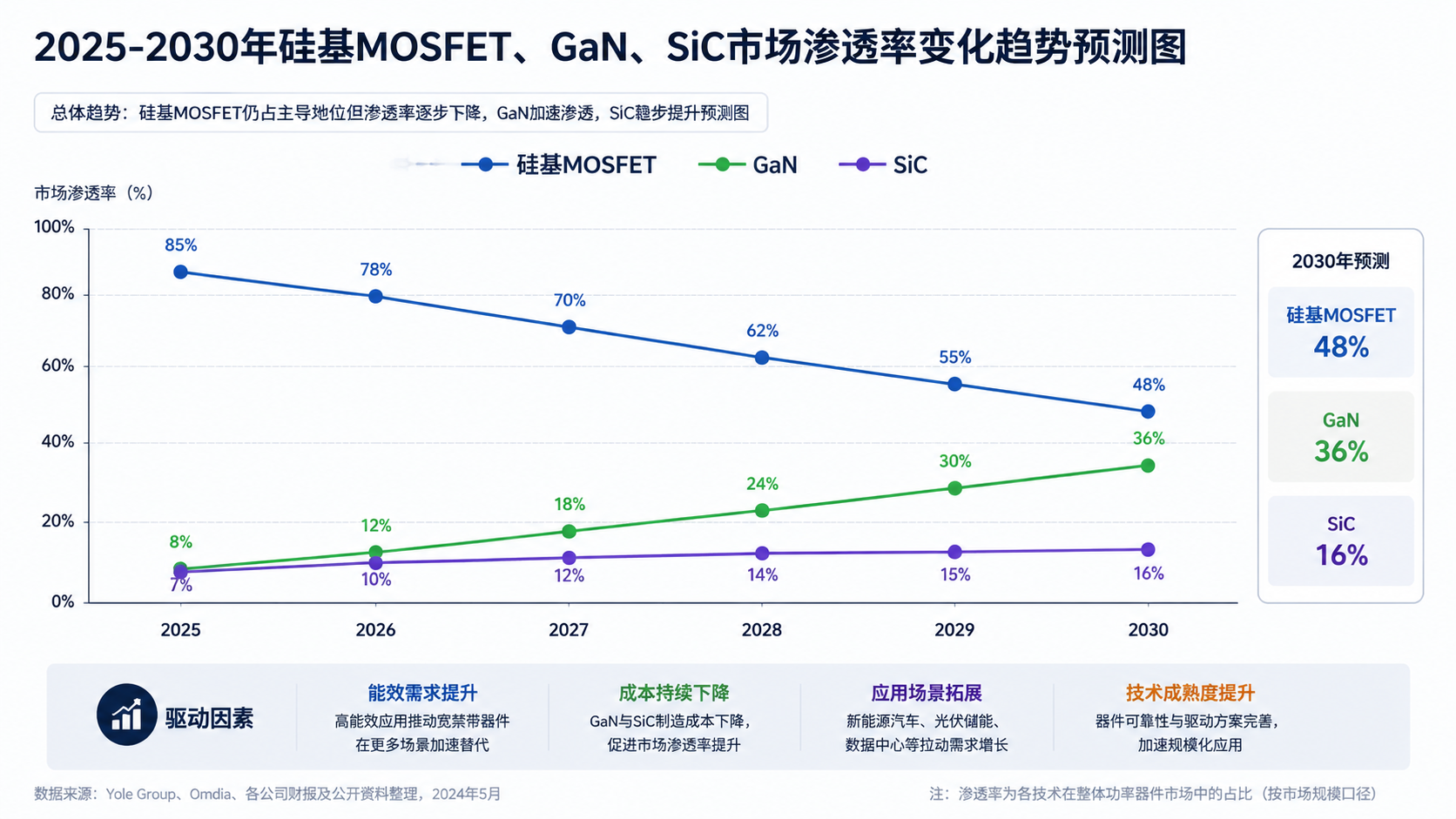

結合技術迭代速度、成本下降周期和終端產業需求，未來5-10年，全球功率半導體市場將形成硅基MOSFET打底、GaN搶占高頻、SiC壟斷高壓的三級穩定格局，不存在單一技術的全面替代。

傳統硅基MOSFET將持續深耕低端剛需市場，依托極致的成本與供應鏈優勢，覆蓋海量民用、工業基礎場景，市場規模保持穩定，技術迭代聚焦封裝優化、能效微調等微創新，不再追求高端性能突破。

GaN半導體將憑借成本快速下探的優勢，持續滲透消費電子、數據中心、通信電源市場，成為中高頻高效電源的標配器件，滲透率快速提升，逐步替代同電壓等級的傳統硅基MOSFET。

SiC半導體將依托新能源汽車、光伏儲能、新型電力系統的高速發展，持續搶占高壓大功率市場，替代傳統硅基IGBT和高壓MOSFET，成為高端功率半導體的核心增長引擎。

四、總結

第三代半導體的崛起，是高端市場升級替代，而非全行業顛覆淘汰。傳統硅基MOSFET憑借成熟度、成本、供應鏈三大核心優勢，牢牢守住中低端市場基本盤，不會被時代淘汰。而SiC與GaN兩大三代半導體技術，憑借差異化的材料特性拆分高端市場，互補協同大于同質競爭，共同推動功率半導體向高頻化、高效化、小型化、耐高溫化升級。

未來功率半導體產業的核心競爭邏輯，不再是新舊技術的替代博弈，而是場景精準匹配、技術協同賦能、成本持續優化的全方位比拼，三級器件分層共存、各司其職，將成為行業長期不變的發展格局。
