做小家電電源的工程師，大概率都踩過這個坑：樣機調試一切正常，標稱電流也留了余量，可量產后半年，售后返修單里"不通電""燒保險"的單子慢慢多起來。拆開一看，GBU 扁橋堆附近的 PCB 已經發黃，橋堆本體有熱老化痕跡，嚴重的甚至軟擊穿短路。

問題往往不在"有沒有壞"，而在"溫升有沒有控住"。

一、實測發現:只看標稱電流,是最容易踩的坑

我們在幾款典型小家電（破壁機、空氣炸鍋、電飯煲）的電源板上做了滿載溫升實測，環境溫度 25℃，密閉機殼內運行 30 分鐘后記錄橋堆殼溫。

一個共性現象是：很多項目選 GBU 時只對標稱電流做簡單降額，卻忽略了正向壓降 VF 和實際散熱條件。 同樣是 GBU1010，用在不同板子上，殼溫差能到 20℃ 以上。

原因不復雜。橋堆的導通損耗大致可以用 P = VF × I 估算，滿載時四個二極管兩兩導通，發熱集中在芯片結區。小家電內部空間密閉、自然對流差，熱量散不出去，結溫就會快速沖高。結溫長期逼近或超過額定值，芯片鈍化層老化加速，先是反向漏電變大（軟擊穿），再發展成徹底短路，連帶燒保險、炸整流前端。

 橋堆滿載熱成像圖

二、選型:電流降額要做，低 VF 芯片更要優先

控溫升的第一步是選型，核心就兩條：電流降額 + 低 VF。

先說降額。GBU 的標稱電流是在特定散熱條件（通常是無限大散熱片或指定銅箔面積）下測出來的，小家電那種"一小塊 PCB + 密閉機殼"的環境，散熱能力遠低于測試條件。經驗上，實際工作平均電流建議控制在標稱值的 50%~60% 以內，比如 4A 應用選 GBU1010（10A）而不是 GBU608（6A），多花的那點成本，遠低于后期返修。

再說 VF。正向壓降每降低 0.1V，滿載導通損耗就能降一截。以 4A 應用為例，VF 從 1.1V 降到 0.9V，單管損耗減少約 0.8W，四個芯片合計就是明顯的溫差。優先選低 VF 工藝的芯片（如薄硅片、溝槽柵結構），是從源頭降發熱最直接的手段。

另外，反向耐壓留夠余量即可，不必盲目追求高壓型號——高壓芯片通常 VF 也更高，反而不利于溫升。220V 交流應用，600V~800V 耐壓足夠。

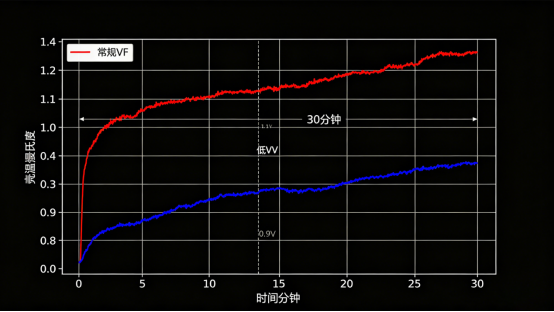

不同 VF 殼溫對比曲線

三、散熱：PCB銅箔是第一道散熱片

選對了器件，散熱設計跟不上，溫升照樣超標。小家電成本敏感，不太可能上復雜散熱結構，但有幾個低成本動作非常有效。

第一，加大焊盤銅箔面積。 GBU 的四個引腳焊盤，尤其是兩個交流輸入端和兩個直流輸出端，盡量鋪大面積銅箔，頂層底層都鋪，用過孔連通。銅箔是橋堆最直接的散熱路徑，引腳把芯片的熱導到焊盤，再由銅箔擴散到整個 PCB。實測中，焊盤銅箔從 50mm2 加大到 200mm2，殼溫能降 8~12℃。

第二，必要時加簡易散熱片。 如果功率較大（比如 1500W 以上的加熱類小家電），銅箔散熱不夠，可以在橋堆上扣一個小鋁散熱片，用導熱硅膠或卡扣固定。注意散熱片和橋堆之間要涂導熱硅脂，消除空氣間隙。散熱片不需要很大，表面積有個 5~10 倍橋堆本體面積就有明顯效果。

第三，注意布局。 橋堆盡量遠離電解電容、變壓器等同樣發熱的器件，避免熱疊加；周邊預留一定的空氣流通空間，不要被結構件完全貼死。

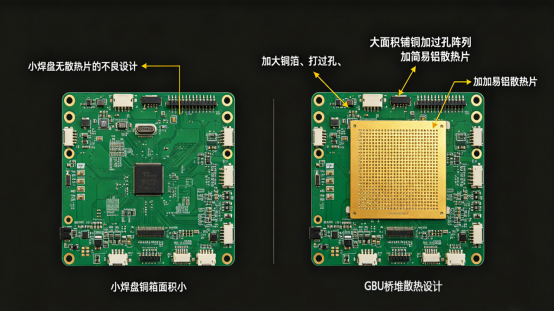

PCB 散熱設計對比示意圖

四、別忽略浪涌：瞬時大電流也會推高溫升

很多人以為溫升只和穩態滿載有關，其實上電瞬間的浪涌電流對橋堆的沖擊同樣不容忽視。

小家電電源輸入端通常有大容量電解電容，上電瞬間電容相當于短路，會產生一個遠大于穩態的充電浪涌電流，峰值可能達到穩態電流的 5~10 倍。這個電流雖然持續時間短（毫秒級），但反復上電累積，會加劇芯片結溫波動和熱應力，長期下來加速老化。

應對手段很成熟：在整流橋前端串入 NTC 熱敏電阻（如 MF72 系列），利用冷態高阻值抑制浪涌，熱態低阻值不影響正常工作。 功率較大的場合也可以用繼電器+NTC 的組合，正常工作后短接 NTC 進一步降低損耗。此外，輸入端加壓敏電阻做防雷擊浪涌保護，也是常規操作。

五、總結：選型、降額、散熱三者配合

回到開頭那個返修問題，橋堆溫升控制其實沒有玄學，就是三件事做到位：

1. 選型：優先低 VF 芯片，耐壓夠用就行，不盲目選高壓高 VF 型號；

2. 降額：實際工作電流控制在標稱值 50%~60%，別在散熱差的環境里硬撐標稱電流；

3. 散熱：PCB 大面積鋪銅+過孔是基礎，功率大就加簡易散熱片，布局避開熱源疊加。

再配合輸入端的浪涌抑制，把穩態溫升和瞬態沖擊都管住，GBU 橋堆的結溫就能穩定在安全區間，小家電電源的長期可靠性自然上來，售后返修率也能壓下去。電源設計里，溫升這件事，前期多花幾分錢，后期少賠幾塊錢，賬其實很好算。
