在小家電電源方案設計中，GBU系列扁式整流橋憑借體積小、適配性強、性價比高的優勢，成為快充電源、小功率適配器、家居小家電的主流整流器件。

但大量量產實測和售后返修數據顯示：溫升超標導致的橋堆熱老化、軟擊穿，是小家電電源后期失效、批量返修的核心元兇之一。很多研發工程師踩坑，并非選型參數不達標，而是忽略了密閉工況下的溫升隱患。

一、小家電致命工況：密閉空間，放大橋堆發熱風險

小家電機身結構緊湊，內部空間封閉、無主動通風結構，整機工作時熱量堆積嚴重，形成高溫密閉工作環境。

絕大多數常規設計僅參考橋堆標稱額定電流，簡單匹配電路功率，完全忽略兩個關鍵核心因素：芯片正向壓降VF 和 PCB實際散熱條件。

滿載持續工作狀態下，GBU橋堆導通損耗持續累積，熱量無法快速散出，芯片結溫短時間內急劇飆升。長期高溫運行會加速芯片封裝老化、內部晶格損傷，初期表現為電源輕微紋波異常，后期直接出現軟擊穿、導通失效、短路燒毀，引發批量售后返修問題。

密閉小家電整機滿載工況下，GBU扁橋堆溫升實測場景

二、溫升超標核心根源：只看電流，忽略損耗與散熱

結合多款小家電電源實測數據，總結出橋堆溫升超標的兩大設計誤區：

1. 唯標稱電流論：同規格GBU橋堆，不同晶圓工藝的正向壓降VF差異極大。VF值越高，導通損耗越大，同等工作電流下發熱量成倍增加，是隱性發熱元兇；

2. 散熱設計缺失：扁橋堆為貼片封裝，完全依賴PCB銅箔導熱。多數量產方案焊盤銅箔面積過小、無鋪銅散熱設計，熱傳導路徑堵塞，熱量持續堆積。

除此之外，上電瞬時浪涌大電流會瞬間沖擊橋堆，短時峰值功耗劇增，反復疊加后進一步拉高整體工作溫度，加速器件老化失效。

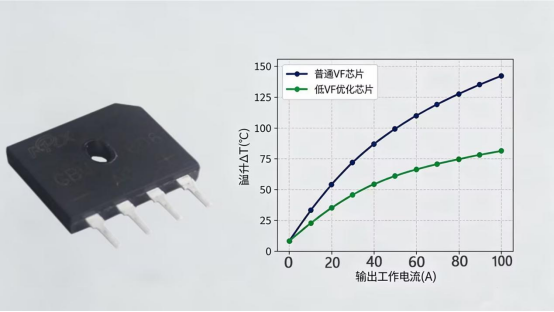

不同VF工藝芯片，同等負載下溫升差異實測數據

三、量產級解決方案：三步精準控溫，杜絕熱擊穿

想要徹底控制GBU扁橋堆溫升，規避批量返修問題，無需復雜改板，通過選型降額、優化散熱、抑制浪涌三者結合，即可將結溫穩定在安全區間。

1. 選型優先：低VF芯片+電流降額設計

摒棄單純對標標稱電流的選型習慣，優先選用低正向壓降的GBU扁橋堆，從源頭降低導通功耗、減少基礎發熱。同時嚴格執行電流降額規范，小家電連續滿載工況建議降額30%以上使用，預留充足功率余量，避免器件長期滿負荷極限工作。

2. 優化散熱：打通PCB熱傳導路徑

針對貼片扁橋堆的散熱特性，針對性優化PCB設計：

? 大幅加大橋堆引腳焊盤銅箔面積，大面積鋪銅輔助導熱；

? 高功率、長時間工作機型，可加裝簡易貼片散熱片，強化被動散熱；

? 盡量避開整機高溫集中區域，遠離變壓器、功率電阻等發熱器件。

3. 電路防護：抑制上電浪涌沖擊

在電源輸入端增加適配的浪涌抑制方案，削弱上電瞬間峰值大電流對橋堆的沖擊，避免瞬時高溫脈沖反復損傷芯片，穩定長期工作溫升。

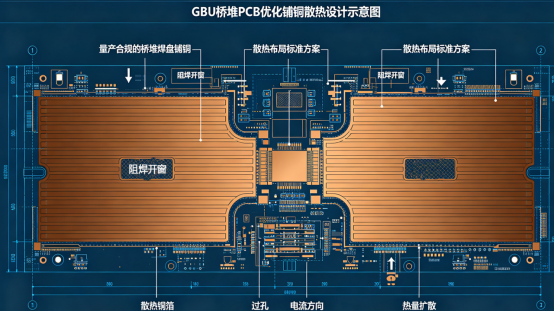

量產合規的橋堆焊盤鋪銅、散熱布局標準方案

四、設計總結：三位一體，提升電源長期可靠性

小家電電源的橋堆故障，從來不是單一器件質量問題，而是選型、散熱、電路防護匹配失衡導致的系統性問題。

低VF選型降低基礎發熱、降額使用減少負荷壓力、PCB優化疏通散熱路徑、浪涌防護規避瞬時溫升沖擊，四項優化方案落地后，可有效將GBU扁橋堆結溫控 制在安全范圍，徹底解決熱老化、軟擊穿問題，大幅降低小家電電源售后返修率，提升產品市場口碑與穩定性。

后續小家電電源迭代設計，優先落實溫升匹配設計，才能從根本上規避批量質量隱患！
