很多電工、電子工程師初學可控硅時都會陷入誤區：可控硅到底靠電壓觸發，還是靠電流觸發？答案先說結論：門極需要觸發電壓建立電位差，本質依靠觸發電流才能導通，屬于電流型觸發器件，不能只看電壓。可控硅（SCR單向、TRIAC雙向）是半控型功率半導體，廣泛用在調壓、調速、開關電源、交流調光、溫控電路，分清電壓和電流在觸發里的作用，是避免觸發不穩、誤觸發、燒器件的關鍵。

一、先看懂可控硅內部結構，理清三個極定義

單向SCR三個引腳：陽極A、陰極K、門極G；雙向可控硅TRIAC：T1、T2、門極G。 內部是PNPN四層半導體結構，等效兩只三極管互相耦合鎖存。 陽極加正向電壓時器件本身處于阻斷截止?fàn)顟B(tài)，即便A-K之間電壓幾百伏，沒有門極信號依舊不導通；門極只是“啟動開關”，不具備持續控制通斷能力，這是可控硅和MOS管（電壓驅動）最大區別。

> MOS管：柵極只要維持電壓就能持續導通（電壓控制型）

> 可控硅：瞬時電流觸發導通，導通后門極失去控制作用（電流觸發型）

二、區分：觸發電壓是條件，觸發電流才是導通關鍵

1. VGT（門極觸發電壓）：導通需要的最小門極電壓，常規小功率可控硅VGT≈1.0V～1.5V，電壓是建立電場的前提，但只有電壓沒有電流，無法導通；

2. IGT（門極觸發電流）：真正的導通門檻，小功率BT136/BT139 IGT在5mA～15mA，大功率單向SCR可達幾十到上百毫安。 舉例：門極只加1.2V空載電壓、不帶輸出電流，可控硅紋絲不動； 只有電源串聯限流電阻，輸出≥IGT額定電流，G-K形成回路，可控硅瞬間導通。

電壓負責搭電位，電流負責打通PN結，可控硅本質電流觸發。

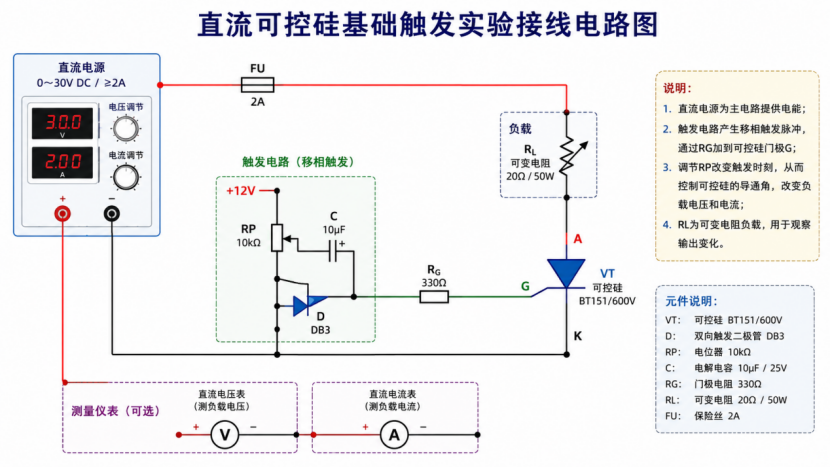

三、單向可控硅SCR觸發工作全過程

1. 陽極A接電源正極、陰極K接負載回負極，A-K正向承壓，器件截止；

2. 開關按下，電源經限流電阻向G極送入觸發電流，G→K流過Igt；

3. 內部復合三極管正反饋迅速飽和，A-K極低阻抗導通，負載得電工作；

4. 導通后拆掉門極接線、撤掉觸發電壓/電流，可控硅依舊保持導通；

5. 只有把陽極回路電流降到維持電流IH以下，切斷主回路電源，可控硅才能關斷。

這就是半控特性：門極只管開通，不能關斷。

四、雙向可控硅TRIAC交流觸發邏輯（交流調壓常用）

雙向可控硅無陰陽極區分，T1/T2交流正反都可導通，門極正、負脈沖電流都能觸發。

1. 交流電正負半周交替變化，T1、T2極性不停反轉；

2. RC阻容、DIAC雙向觸發二極管搭配組成常用觸發電路，DIAC擊穿輸出脈沖電壓，串聯電阻限制峰值電流，給G極提供瞬時觸發電流；

3. 缺少限流電阻只給電壓，極易出現觸發不穩定、冷熱機觸發差異，甚至門極過流燒毀。

> 現場故障常見：觸發電源電壓夠，但限流電阻取值過大，電流達不到IGT，可控硅時通時斷。

五、易錯誤區：為什么有人誤以為是電壓控制？

1. 觸發源輸出電壓達標后，才能產生回路電流，直觀上“有電就觸發”，誤以為靠電壓；

2. DIAC觸發電路依靠擊穿電壓起跳，表象是電壓觸發，實則擊穿后形成脈沖電流驅動門極；

3. MOS柵極輸入阻抗極高，微安級漏電流，純電壓管控；可控硅門極輸入阻抗低，必須實實在在的電流，二者驅動原理不能混淆。

六、實用選型&電路設計要點

1. 門極必須串聯限流電阻，根據Vgt、Igt核算阻值，防止門極過流損壞；

3. 觸發脈沖優先窄脈沖大電流，觸發可靠性遠優于低壓小電流；

4. 高壓大功率可控硅，觸發電流更大，優先脈沖變壓器隔離觸發，杜絕干擾誤觸發；

5. 想要關斷：直流電路切斷主電源/串接開關，交流可控硅依靠交流電過零點自然關斷。

總結

可控硅：需要觸發電壓作為基礎條件，依靠觸發電流完成導通，屬于電流觸發型器件，絕非電壓控制元件；MOS、IGBT才是電壓驅動。搞懂這個邏輯，就能輕松解決可控硅不觸發、誤觸發、燒門極等90%現場故障。
