在電路設計、開關電源、電機驅動、信號放大等場景中，MOS管是最常用的功率半導體器件。絕大多數硬件工程師、電子愛好者都會遇到一個經典困惑：同樣是MOS管，為什么有的上電就通，有的需要給電壓才通？

這其實就是耗盡型MOS管與增強型MOS管的本質區別。網上很多資料參數繁雜、概念晦澀，讓人越看越亂。其實二者的差異完全可以用一句話概括：增強型是“常閉開關”，沒電不通；耗盡型是“常開開關”，沒電也通。

一、核心本質：零柵壓狀態定勝負

區分增強型與耗盡型MOS管，不需要記復雜參數，唯一核心判斷標準是：當柵極和源極電壓相等（VGS=0，柵極不加任何控制電壓）時，管子的導通狀態。

增強型MOS管屬于常閉型器件。在VGS=0的狀態下，漏極和源極之間沒有導電通道，管子處于截止?fàn)顟B(tài)，電流無法通過。想要讓管子工作、實現導通，必須在柵極施加足夠的控制電壓，主動生成導電溝道。

耗盡型MOS管屬于常開型器件。在VGS=0的狀態下，漏源之間本身就存在穩定的導電溝道，管子天然處于導通狀態，電流可以正常流通。想要關閉管子，反而需要施加反向柵極電壓，耗盡溝道內的導電載流子，切斷導通路徑。

通俗生活化類比：增強型是需要手動解鎖的門禁，默認關閉，通電解鎖才能通行；耗盡型是默認敞開的通道，全程暢通，需要人為封堵才能切斷通行。

二、物理結構：讀懂構造就懂所有特性

兩種MOS管的外部引腳定義完全一致，均為柵極G、源極S、漏極D，核心差異源于出廠制造工藝不同，導致導電溝道的初始狀態天差地別，這也是所有電氣特性差異的底層根源。

2.1 增強型MOS管：電壓造溝道，無壓即斷路

增強型MOS管的襯底經過特殊摻雜工藝，出廠時完全沒有原生導電溝道。柵極無電壓時，襯底載流子無法定向移動，漏源兩極相互絕緣，電路保持?jǐn)嚅_。

以最常用的N溝道增強型MOS管為例，當柵極施加正向電壓后，柵極電場會持續吸引襯底中的自由電子，在漏源極之間逐步聚集形成一條薄薄的導電溝道。隨著柵極電壓不斷增大，溝道寬度持續拓展、導電能力不斷“增強”，漏極電流隨之提升，這也是“增強型”名稱的由來。

2.2 耗盡型MOS管：天生有溝道，負壓斷通路

耗盡型MOS管在制造過程中，通過離子注入工藝提前在漏源極之間預制了永久導電溝道。無需外加任何柵極電壓，溝道天然存在，零柵壓狀態下即可穩定導通。

它的工作邏輯與增強型完全相反：施加正向柵極電壓時，溝道載流子數量增多，導電能力進一步提升；施加反向負電壓時，電場會排斥、清空溝道內的導電電子，逐步“耗盡”導電粒子，讓溝道變窄、電流減小。當反向電壓達到臨界閾值時，溝道徹底消失，器件完全截止關閉。

三、電路符號：圖紙一眼識別的萬能口訣

在閱讀電路圖、識別元器件時，無需查閱數據手冊，僅憑器件符號即可快速區分兩種MOS管，核心口訣簡單易記：虛線增強，實線耗盡。

增強型MOS管的電路符號中，漏源極之間的通路為虛線。虛線的設計寓意直觀，代表零電壓狀態下無真實導電溝道，通路是虛擬的，需要外加電壓才能形成真實導通路徑，對應其常閉特性。

耗盡型MOS管的電路符號中，漏源極之間的通路為實線。實線直接體現器件特性，代表出廠自帶完整導電溝道，零電壓下即可穩定導通，對應其常開特性。

搭配襯底箭頭還可快速區分溝道類型：箭頭向外為N溝道，箭頭向內為P溝道，能夠精準區分N溝道增強、N溝道耗盡、P溝道增強、P溝道耗盡四種常用MOS管。

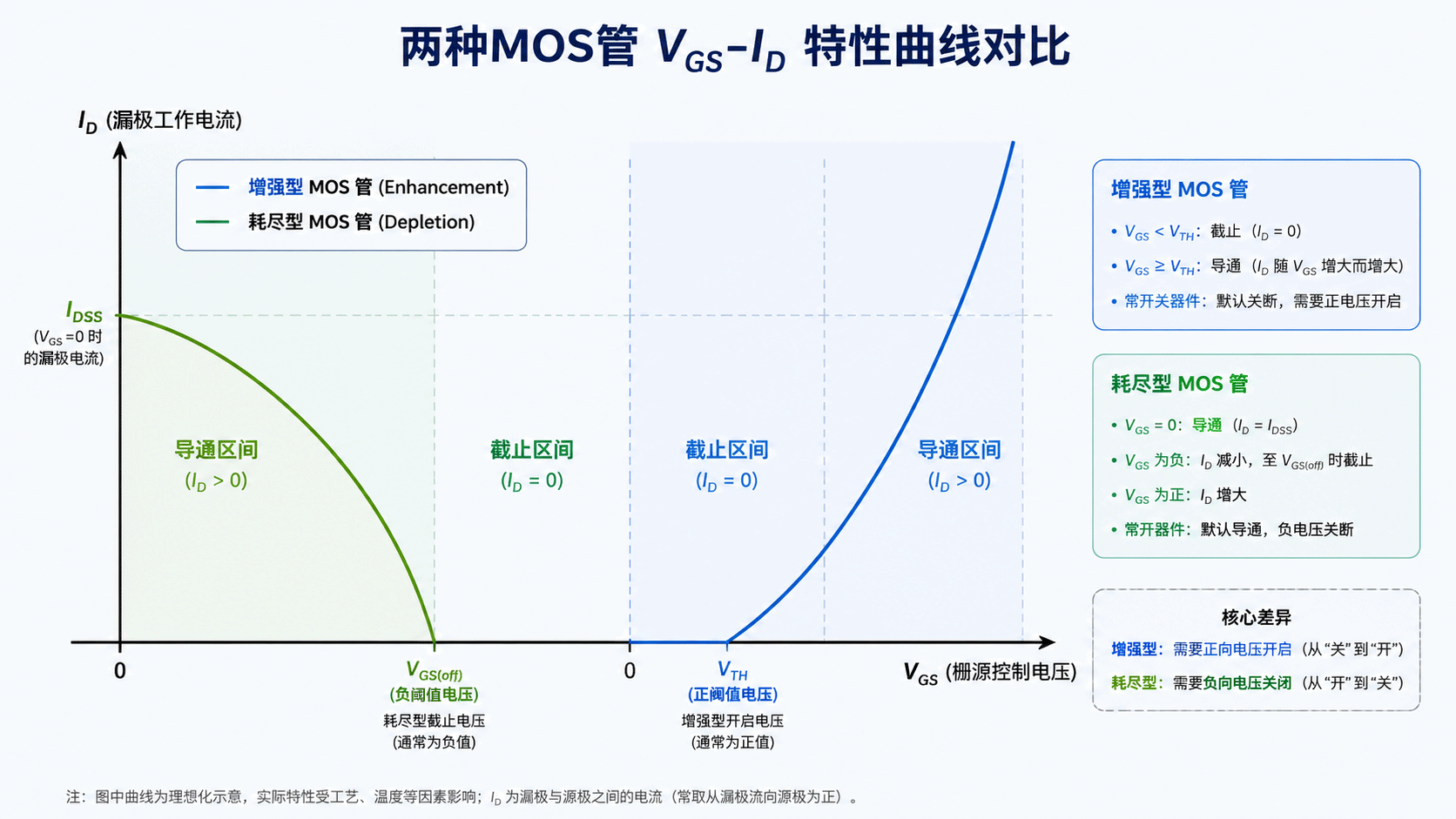

四、工作特性與控制邏輯深度解析

結構與符號的差異，最終落地為完全不同的電壓控制邏輯，這也是電路選型的核心依據，下面以應用最廣的N溝道MOS管為例詳細說明。

4.1 增強型MOS管：?jiǎn)蜗蚩煽兀踩珒?yōu)先

增強型MOS管的控制邏輯極具規律性，核心特點是僅正向電壓可控，無壓必?cái)?/span>。它擁有正向閾值電壓，只有當柵源電壓超過閾值數值時，才能感應生成導電溝道，實現器件導通。

若柵極電壓為零或?yàn)樨?fù)值，無論電壓數值如何變化，都無法形成導電溝道，器件始終保持截止?fàn)顟B(tài)。這種特性讓它具備天然的安全性，上電默認關閉，不會出現誤導通、誤動作的情況，完美適配各類開關控制場景。

4.2 耗盡型MOS管：全域可控，靈活度更高

耗盡型MOS管的控制范圍更廣，核心特點是正、零、負電壓全域可控，無壓導通。它的關斷閾值電壓為負值，零柵壓下處于滿導通狀態，導通性能最優。

正向柵壓可進一步強化導電能力，提升導通電流；小幅反向負壓可逐步耗盡溝道載流子，精準降低導通電流；當負壓達到關斷閾值時，器件徹底截止。這種雙向可調的特性，讓它特別適合需要連續調節電流、電壓的模擬電路場景。

五、應用場景：為什么90%電路都用增強型？

很多人疑惑：耗盡型MOS管電壓控制范圍更廣、可調性更強，為何工業電路、民用設備中絕大多數MOS管選型都是增強型？核心原因是工作安全性與場景適配性，二者分工明確、各司其職。

5.1 增強型MOS管：通用開關首選

增強型MOS管“無壓截止、上電關閉、受控導通”的特性，完美規避了電路上電瞬間的誤導通風險，系統穩定性、安全性極高，是數字電路、開關電路的絕對主流選型。

它廣泛應用于各類開關控制場景，包括單片機IO口驅動、電源穩壓開關、LED驅動、電機驅動、逆變電路、電池保護電路等，幾乎覆蓋所有數字開關、功率控制場景。

5.2 耗盡型MOS管：模擬小眾專用

耗盡型MOS管零壓導通、負壓可調、電流連續可控的特性，決定了它不適合做常規開關，但在模擬信號處理場景具備不可替代的優勢。它可以在無控制電壓的基礎工況下，通過小幅負壓精準微調工作電流，實現高精度信號處理。

其典型應用場景包括射頻信號放大、微弱信號檢測、精密恒流源電路、模擬電壓開關、負壓調控電路等對參數精度、連續性要求極高的模擬電路。

六、全文核心總結

為方便快速記憶、實操選型，將兩種MOS管的核心差異提煉為簡單易懂的核心要點：

1. 狀態本質：增強型為常閉器件，零柵壓截止；耗盡型為常開器件，零柵壓導通，這是二者最核心的區別。

2. 結構原理：增強型無原生溝道，電壓增強導電能力；耗盡型自帶原生溝道，負壓耗盡導電載流子實現關斷。

3. 符號識別：圖紙識圖口訣虛線增強、實線耗盡，搭配箭頭方向即可精準區分所有類型MOS管。

4. 控制邏輯：增強型單向正向電壓控制，安全穩定；耗盡型正負電壓全域控制，調節靈活、精度更高。

5. 選型原則：數字開關、功率驅動、電源控制優先選增強型；模擬放大、精密恒流、信號檢測場景專屬選用耗盡型。

掌握以上核心邏輯，即可徹底厘清MOS管常開、常閉的底層謎題，輕松應對電路識圖、器件選型、電路設計、故障調試等各類實操場景，規避電子設計中的常見誤區。
