在電子電路中，開關的作用大家都懂：按下接通、斷開斷電，狀態完全由外力控制。但有一種特殊的電子開關——可控硅（晶閘管），它有著普通開關不具備的神奇特性：只需要一瞬間的觸發信號，就能永久接通電路、鎖住電流，哪怕撤銷觸發信號，電流也不會中斷。

很多零基礎新手第一次接觸可控硅，都會疑惑：它明明只是一個被動開關，為什么擁有“自鎖”能力？今天我們拋開復雜公式和專業術語，從零搞懂可控硅的鎖流核心原理。

一、先認清楚：可控硅到底是什么？

通俗來說，可控硅就是一個可電控的自鎖式大功率開關，和普通按鍵開關、MOS管開關有本質區別。

普通開關、普通電子管的邏輯是：有控制信號就導通，沒控制信號就斷開，狀態和控制信號同步；而可控硅的邏輯是：短暫給一次控制信號，電路永久導通，信號消失也不影響，除非切斷主回路電流才能復位。

常見的單向可控硅有三個核心引腳：陽極（A）、陰極（K）、控制極（G）。其中控制極是“觸發鑰匙”，陽極和陰極是主電流通路，這三個引腳的配合，是它實現鎖流的基礎。

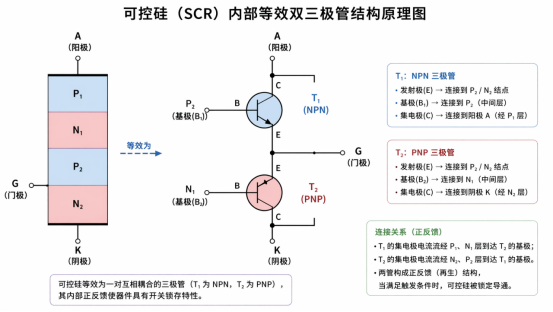

二、核心本質：可控硅不是單管，是“雙管嵌套結構”

想要弄懂鎖流，不用死記原理，只需記住：單向可控硅內部等效于兩個三極管相互嵌套、雙向耦合，形成了一個閉環放大結構，這就是它自鎖的核心硬件基礎。

我們可以簡單拆解這個內部結構：

1. 可控硅內部由四層半導體（PNPN）構成，天然拆分出兩組互補三極管；

2. 第一組NPN三極管的集電極，連接第二組PNP三極管的基極；

3. 第二組PNP三極管的集電極，反過來連接第一組NPN三極管的基極；

4. 控制極（G）接在NPN三極管的基極上，負責接收觸發信號。

這種互相驅動、互相供電的閉環結構，讓可控硅擁有了自我維持導通的能力，也是它區別于所有普通開關的關鍵。

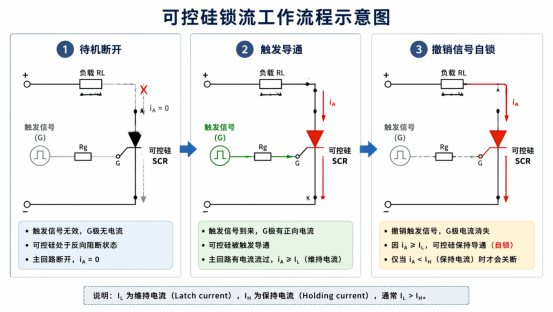

三、全程拆解：可控硅“鎖流”的完整過程（零基礎秒懂）

可控硅的工作分為三個狀態，我們一步步看懂它如何從“斷開”變成“鎖住電流”。

1. 待機狀態：完全斷開，無電流

當可控硅陽極接正電、陰極接負電，控制極沒有任何觸發信號時，內部兩組三極管都處于截止狀態，沒有電流通過。此時主電路完全斷開，和普通開關斷開的狀態一模一樣，電路中無任何電流損耗。

2. 觸發瞬間：一鍵啟動，開關導通

當我們給控制極（G）輸入一個短暫的正向觸發電流（一瞬間的脈沖信號，無需持續供電），對應的NPN三極管基極得到電流，瞬間導通。

NPN三極管導通后，會立刻向PNP三極管的基極輸送電流，帶動PNP三極管同步導通。此時，整個可控硅的主電流通路（陽極-陰極）完全打開，主電路開始通電。

3. 自鎖鎖流：撤銷信號，依舊導通

這是最關鍵的一步！觸發信號只是“啟動鑰匙”，完成啟動后就可以立刻撤銷。

因為兩組三極管形成了閉環耦合：PNP三極管導通后，會持續向NPN三極管的基極提供工作電流，無需外部控制極信號，內部就能自我維持驅動。

簡單總結這個閉環邏輯：一個導通帶動另一個導通，后者反過來維持前者導通，形成了永不中斷的內部循環，外部表現就是：開關一直閉合、電流被牢牢鎖住，持續流通。

四、重點答疑：鎖住的電流，怎么關閉？

很多新手會困惑：可控硅一旦導通就鎖流，那電路豈不是永遠無法關閉？其實可控硅的自鎖不是“永久鎖死”，有明確的復位條件，這也是可控硅電路設計的核心要點。

想要解除鎖流、關閉可控硅，只有兩種有效方式：

1. 切斷主回路電流：斷開陽極、陰極的主電路供電，讓內部兩組三極管失去工作電源，閉環驅動結構失效，徹底截止復位；

2. 降低主電流至維持電流以下：減小主回路電流，當電流小于可控硅的最小維持電流時，內部閉環驅動無法維持，開關自動斷開。

這里要記住一個核心誤區：撤銷控制極信號，無法關閉可控硅！控制極只負責“開機觸發”，不負責“關機控制”，這是可控硅和普通電子開關最大的區別。

五、通俗總結：可控硅鎖流的核心邏輯

拋開所有專業結構，用一句話概括可控硅的工作原理：

可控硅是一個“一鍵啟動、自我續航”的開關，外部觸發信號只是敲門磚，內部的雙管閉環結構才是鎖流的關鍵。

普通開關：外力在，導通；外力無，斷開。

可控硅開關：外力觸發一次，內部形成自循環，外力消失依舊導通，斷電后才能復位。

六、簡單應用場景：為什么一定要用可控硅？

正是因為獨特的鎖流特性，可控硅被廣泛用于大功率電路控制場景，替代普通開關和繼電器：

1. 交流調壓、調光電路：短暫觸發即可穩定維持電路導通，實現功率調節；

2. 電機控制、大功率整流設備：無需持續控制信號，降低控制電路功耗；

3. 保護電路、觸發開關：一次觸發即可鎖定工作狀態，實現故障自鎖保護。

零基礎核心知識點匯總

1. 可控硅核心特性：觸發自鎖、斷電復位；

2. 鎖流原理：內部雙三極管閉環耦合，自我維持導通；

3. 控制極作用：僅觸發開機，不維持工作、不控制關機；

4. 關斷條件：切斷主電流或降低電流至維持值以下。
