在開關電源、PFC電路、高頻逆變、高速整流等電力電子場景中，二極管的高頻開關特性直接決定設備的損耗、發熱、效率與穩定性。低頻工況下可忽略的反向恢復損耗、開關尖峰、導通損耗，在百kHz甚至MHz級高頻場景中會被成倍放大，輕則設備效率下降、溫升超標，重則導致器件擊穿、電路震蕩失效。

目前工業高頻電路主流選用三類二極管：快恢復二極管（FRD）、硅基肖特基二極管（Si-SBD）、碳化硅肖特基二極管（SiC-SBD）。三者結構不同、高頻性能差異懸殊，適配場景各有側重。本文將深度拆解三者核心特性、高頻優劣，結合電壓、頻率、功率、成本維度，給出精準的高頻場景選型方案。

一、核心結構與高頻原理差異（高頻性能的根源）

二極管的高頻開關能力，核心取決于反向恢復時間，而這一參數由器件內部結構與載流子特性決定，也是三類器件最本質的區別。

1. 快恢復二極管（FRD）：改良型硅基PN結器件

快恢復二極管本質仍是硅基PN結二極管，相較于普通整流二極管，通過金/鉑摻雜、電子輻照等特殊工藝，人為引入載流子復合中心，大幅縮短少數載流子的存儲與復合時間，從而壓縮反向恢復時間，適配中頻、中高壓高頻場景。但受限于PN結結構，工作時仍存在少子存儲效應，無法實現零反向恢復。

2. 硅基肖特基二極管（Si-SBD）：金屬-半導體勢壘結構

區別于傳統PN結器件，肖特基二極管采用金屬與半導體接觸形成的勢壘導電，無少數載流子存儲效應，僅存在勢壘電容充放電過程。這一結構讓其反向恢復時間極短，開關速度遠超普通硅基二極管，是低壓高頻場景的經典選型，核心短板是耐壓上限低、高溫漏電流偏大。

3. 碳化硅二極管（SiC-SBD）：寬禁帶高頻器件

碳化硅二極管屬于第三代寬禁帶半導體器件，同樣采用肖特基勢壘結構，繼承了肖特基零反向恢復的優勢，同時依托碳化硅材料高禁帶寬度、高擊穿場強、高導熱率的特性，徹底解決了硅基肖特基耐壓低、高溫性能差的痛點，是高壓、超高頻、高效率場景的高端選型。

二、高頻核心性能參數全方位對比

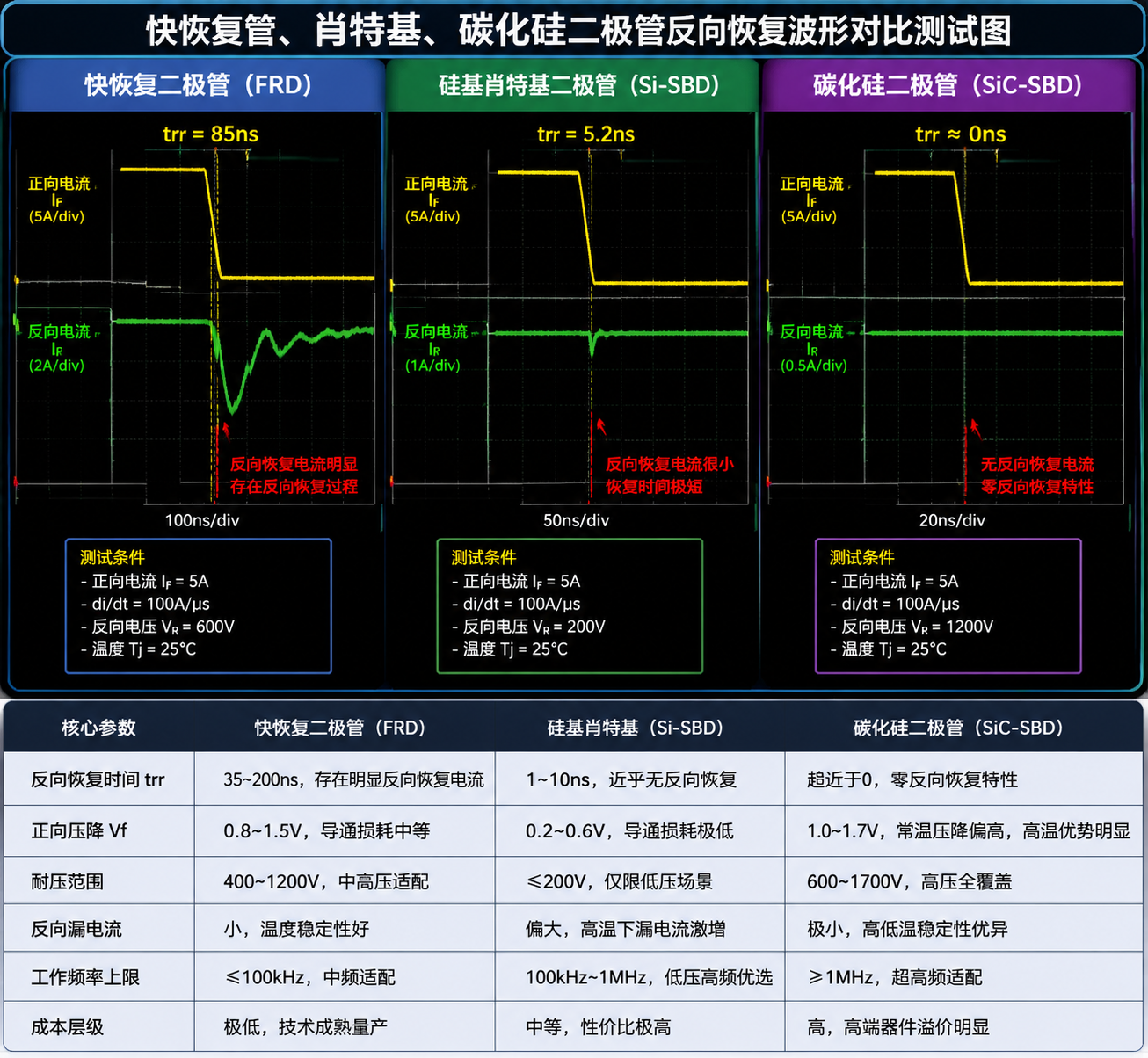

高頻工況下，重點關注反向恢復時間、正向壓降、耐壓范圍、漏電流、溫度特性、開關損耗六大核心參數，直接決定電路高頻表現。以下是三類器件的關鍵參數對標與性能解析。

三、三類二極管高頻場景優劣深度解析

1. 快恢復二極管（FRD）：中頻高壓性?xún)r(jià)比之選

快恢復二極管是硅基傳統器件的升級款，核心優勢是耐壓高、成本極低、漏電流小、高溫穩定性好。相較于普通整流二極管，其反向恢復速度大幅提升，能夠滿足常規中高頻開關電路需求。

但高頻短板十分突出：受PN結少子存儲效應影響，開關速度有限，在100kHz以上高頻工況下，反向恢復損耗會急劇增加，產生明顯的開關尖峰與電磁干擾（EMI），不僅降低電路效率，還容易干擾周邊器件工作。因此僅適合中頻、中高壓、對效率要求不極致的場景。

2. 硅基肖特基二極管（Si-SBD）：低壓高頻效率標桿

硅基肖特基的核心優勢是超低正向壓降、極速開關速度、無反向恢復損耗。在低壓高頻電路中，極低的導通壓降可以大幅降低導通損耗，無反向恢復的特性徹底避免高頻開關帶來的尖峰損耗，是百kHz至MHz級低壓電路的最優解之一。

其致命短板是耐壓上限受限，無法突破200V，完全不適用于高壓場景；同時反向漏電流偏大，高溫環境下漏電流會快速上升，不僅增加靜態損耗，還可能引發器件熱失控，因此高溫、高壓場景需規避使用。

3. 碳化硅二極管（SiC-SBD）：高頻高壓全能王者

碳化硅二極管結合了前兩者的核心優勢，同時補齊所有短板：既有肖特基器件零反向恢復、超高頻開關的特性，開關頻率可達MHz甚至數十MHz；又具備遠超硅基器件的高耐壓、高導熱、低漏電流、耐高溫性能，結溫耐受范圍更廣，高溫工況下?lián)p耗幾乎無惡化。

唯一劣勢是成本較高，相較于硅基器件價格溢價明顯，主要用于對效率、頻率、穩定性要求嚴苛的高端工業場景，普通民用低成本設備較少采用。

四、高頻場景精準選型指南（按工況匹配）

高頻選型核心邏輯：優先看耐壓、再看頻率、最后平衡效率與成本，結合實際電路工況精準匹配，避免性能過剩或參數不足。

1. 低壓高頻場景（電壓＜200V、頻率＞100kHz）

優選：硅基肖特基二極管

適配場景：低壓開關電源、5V/12V/24V整流電路、無人機電源、消費電子快充、低壓Buck/Boost高頻變換電路。

選型理由：該場景下硅基肖特基超低導通壓降的優勢最大化，無高頻反向恢復損耗，開關效率遠超快恢復二極管，且成本遠低于碳化硅二極管，性?xún)r(jià)比無可替代。無需擔心耐壓不足問題，是低壓高頻的最優解。

2. 中高壓中頻場景（200V~1200V、頻率20~100kHz）

優選：快恢復二極管

適配場景：常規工業開關電源、工頻升級款整流電路、普通PFC電路、家電變頻電路、中頻逆變?cè)O(shè)備。

選型理由：此工況頻率適中，快恢復二極管的反向恢復損耗可控，不會產生嚴重發熱與EMI問題；同時其高耐壓、低成本、低漏電流的優勢充分發揮，能夠在滿足電路性能的同時，嚴格控制設備成本，適合大規模量產的通用設備。

3. 高壓超高頻場景（＞600V、頻率≥100kHz）

優選：碳化硅二極管

適配場景：高端PFC電路、光伏逆變、儲能變流器、車載電源、高頻工業逆變、服務器電源、航空航天電力設備。

選型理由：快恢復二極管在該工況下高頻損耗過大、效率過低，無法滿足高能效要求；硅基肖特基耐壓不足無法適配。碳化硅二極管零反向恢復、超高頻耐受、高溫穩定、高壓適配的特性，可大幅提升設備效率、降低溫升、減小EMI干擾，是高壓超高頻場景的唯一優選。

4. 特殊高溫、高可靠高頻場景

無論電壓高低，只要設備需要長期高溫連續工作、高可靠性運行（如車載、工業戶外設備），優先選用碳化硅二極管。其正溫度系數特性、極低高溫漏電流、高導熱性能，可有效避免高溫工況下的器件失效，大幅提升設備使用壽命。

五、高頻選型避坑總結

1. 切勿混用替代：低壓高頻場景禁用快恢復二極管，會導致高頻損耗劇增、電源效率偏低；高壓場景嚴禁使用硅基肖特基，會直接擊穿失效；

2. 頻率閾值是關鍵：100kHz是硅基快恢復與高端高頻器件的分水嶺，超過100kHz的高壓場景，直接放棄快恢復二極管；

3. 成本與性能平衡：民用低成本低壓高頻設備選硅基肖特基，通用工業中高壓中頻設備選快恢復二極管，高端高效、高壓超高頻設備必選碳化硅二極管；

4. 高溫工況優先升級：高溫環境下，硅基器件性能大幅衰減，即使是常規頻率，高壓場景也建議優先選用碳化硅二極管，保障穩定性。

六、結語

快恢復、肖特基、碳化硅三類二極管并非迭代替代關系，而是場景互補關系。快恢復二極管是中頻高壓的性?xún)r(jià)比基礎，硅基肖特基是低壓高頻的效率優選，碳化硅二極管是高壓超高頻的高端標桿。在高頻電路設計中，只有結合電壓等級、工作頻率、工作溫度、成本預算四大維度精準選型，才能兼顧電路效率、穩定性與經濟性，規避高頻損耗、發熱、干擾等常見問題。
