在電子制作、電路維修中，三端穩壓管是最常見、最實用的基礎元器件。很多新手初次接觸都會疑惑：它只有簡簡單單三個引腳，沒有復雜電路、沒有精密旋鈕，到底是怎么把波動的電壓，穩穩“釘”在一個固定數值的？

一、先認識：三端穩壓管長什么樣、三個腳分別是誰？

三端穩壓管，顧名思義就是只有三個功能引腳的電壓穩壓元器件，市面上最常用的就是78XX系列（固定正電壓輸出）、79XX系列（固定負電壓輸出），比如7805、7812、7905等，是零基礎入門的首選型號。

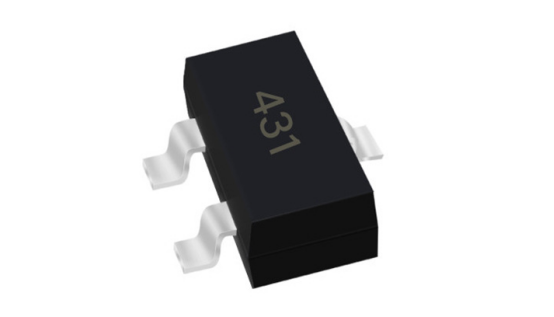

不管是直插封裝的經典款式，還是貼片款式，三個引腳的核心功能固定不變，分別是：輸入端、接地端、輸出端。

三個引腳核心功能（零基礎必記）

輸入腳（Vin）：接入不穩定的電壓。可以是電池電壓、整流后的波動電壓、適配器電壓，電壓會存在小幅高低波動，是電路的“進電口”。

接地腳（GND）：電路公共參考地，相當于電壓的“零基準線”，所有電壓高低都以這個引腳為參照，是穩壓的基準核心。

輸出腳（Vout）：輸出穩定的固定電壓，也就是我們最終需要的、被“釘住”的標準電壓，給后續負載設備供電。

簡單總結：一腳進電、一腳接地、一腳出穩壓電，三個引腳分工明確，缺一不可，這也是它能實現穩壓的基礎。

二、核心疑問：三個腳，如何把電壓“釘”死在固定值？

很多新手以為穩壓是“阻擋高壓、補齊低壓”，其實三端穩壓管的核心邏輯特別簡單，全程可以理解為自動動態調壓，不用人工干預，器件內部自動完成閉環調節。

我們以最常用的7805穩壓管（固定輸出5V）為例，手把手拆解穩壓全過程，看懂這一個，所有三端固定穩壓管都能融會貫通。

1、基礎前提：輸入電壓必須高于輸出電壓

7805想要穩定輸出5V，輸入端需要接入7V-35V的不穩定電壓。這個輸入電壓可能忽高忽低，比如電池電量下降電壓變低、負載變化電壓波動，但最終輸出都會被牢牢固定在5V。

2、內部隱形工作：自帶“電壓監測+自動調壓閥門”

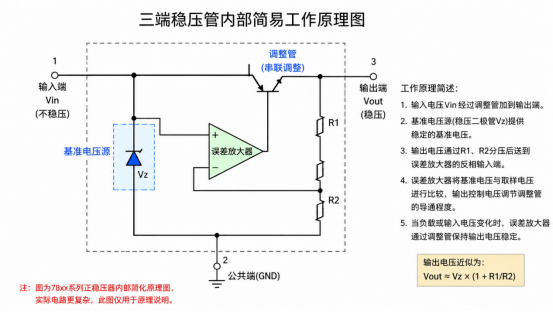

三端穩壓管看似外部只有三個腳，內部集成了高精度采樣電路、基準電壓源、調整管，相當于把一整套復雜穩壓電路濃縮在一個小器件里，這也是它能極簡穩壓的核心。

3、動態穩壓全過程（通俗大白話）

穩壓的本質，就是內部實時對比、動態修正電壓，全程毫秒級自動完成，分為兩種波動情況：

情況一：輸入電壓偏高，輸出有超壓趨勢

當輸入電壓升高，想要讓輸出電壓超過5V時，穩壓管內部的采樣電路會第一時間檢測到電壓偏差，對比內部固定的5V基準電壓后，自動調節內部調整管的導通程度，相當于關小電壓閥門，分壓多余的電壓，強行把輸出電壓拉回5V。

情況二：輸入電壓偏低，輸出有欠壓趨勢

當輸入電壓降低，輸出電壓想要低于5V時，內部電路同樣快速檢測偏差，自動開大電壓閥門，減少內部分壓損耗，補足輸出電壓，確保輸出始終維持標準5V。

簡單一句話總結核心原理：不管輸入電壓怎么波動，穩壓管通過“實時監測、動態分壓、精準修正”，抵消所有電壓波動，最終把輸出電壓死死釘在設定值。

三、為什么需要接地腳？沒有接地能不能穩壓？

很多新手容易忽略接地腳，認為只要有輸入、輸出就能工作，其實接地腳是穩壓的基準核心，沒有接地就無法穩壓。

電壓是一個相對值，就像身高需要地面作為參照物，電壓也需要“零電位基準”。接地腳接通電路公共地后，穩壓管才能精準判斷：當前輸出電壓是偏高、偏低、還是標準值，所有的對比、修正、調壓工作，全部依托接地基準完成。

如果懸空接地腳，穩壓管失去電壓參考，輸出電壓會混亂、不穩定，完全失去穩壓作用，這也是接線時最容易出錯的關鍵點。

四、最基礎實操電路：看懂就能上手接線

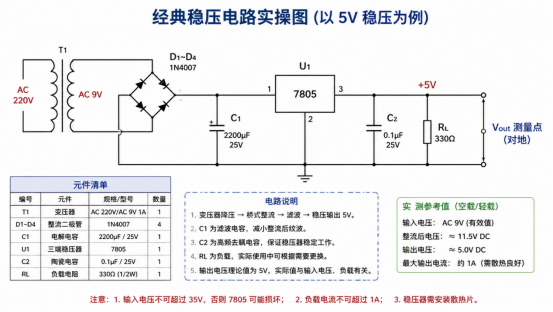

三端穩壓管的應用電路極其簡單，零基礎新手也能輕松搭建，核心就是“輸入濾波+穩壓+輸出濾波”，保證電壓更純凈穩定。

電路接線邏輯

1.不穩定電源正極接穩壓管輸入腳，電源負極接穩壓管接地腳；

2.輸入端并聯小電容，過濾輸入電壓的高頻雜波；

3.輸出端并聯小電容，讓輸出的穩壓電壓更平滑、無抖動；

4.穩壓管輸出腳和地之間，接入需要供電的負載設備。

5.搭建完成后，無論輸入電壓如何小幅波動，負載端得到的電壓都會被精準固定在5V，完美實現穩壓效果。

五、新手必知：穩壓核心小常識

固定電壓不可改：三端固定穩壓管的輸出電壓由型號決定，7805=5V、7812=12V、7905=-5V，無法通過接線修改，選型即定壓。

必須預留壓差：輸入電壓必須比輸出電壓高2V以上，比如5V輸出至少需要7V輸入，壓差不足無法完成調壓修正。

需做好散熱：電壓壓差越大、輸出電流越大，穩壓管發熱越嚴重，大電流場景需要加裝散熱片，避免器件燒毀。

六、全文總結

三端穩壓管能靠三個引腳固定電壓，核心邏輯一點也不復雜：輸入腳接收波動電壓，接地腳提供電壓基準，器件內部自動監測、動態分壓修正，最終從輸出腳輸出恒定不變的固定電壓。

它把復雜的穩壓電路集成化、極簡話，憑借“三腳分工、自動閉環調壓”的特性，成為電子電路中最通用的穩壓器件，也是電子入門必須掌握的基礎核心元器件。
