晶體管是電子電路的核心基礎器件，幾乎所有模擬、數字電路都離不開它。市面上最常用的晶體管主要分為兩大類：三極管（BJT雙極型晶體管）和場效應管（FET單極型晶體管，主流為MOS管）。二者均可實現信號放大、電路開關、穩壓調控等功能，但控制原理、電氣特性、適用場景天差地別。

很多電子從業者、新手工程師在電路設計、元器件選型時，常糾結該用三極管還是場效應管。本文從零維區別、核心原理、參數對比、優缺點、實戰選型五大維度，全面拆解兩大器件，看完徹底告別選型誤區。

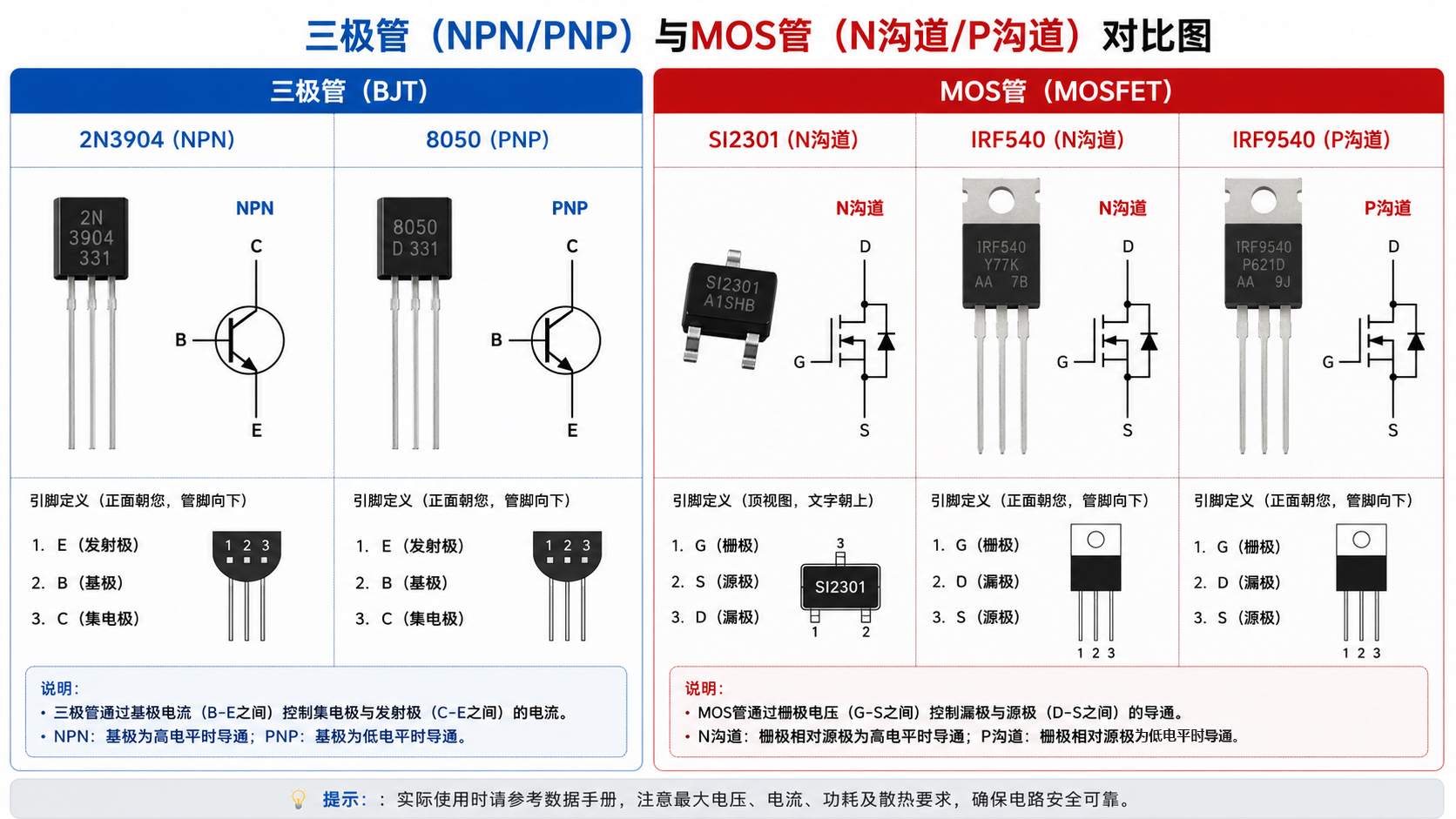

一、核心本質區別：控制方式完全不同

這是兩類晶體管最根本的差異，也是所有特性、場景差異的源頭，只需記住一句話：三極管控電流，場效應管控電壓。

1. 三極管（BJT）：電流控制型器件

三極管全稱為雙極型晶體管，依靠基極電流（Ib）控制集電極-發射極電流（Ic）工作。工作過程中同時存在電子、空穴兩種載流子參與導電，因此得名“雙極型”。

簡單理解：基極輸入微小電流，就能驅動主回路產生放大后的大電流，實現信號放大或電路導通。想要三極管持續工作，基極必須持續消耗驅動電流。

2. 場效應管（MOSFET）：電壓控制型器件

場效應管屬于單極型晶體管，主流應用為MOS管，依靠柵源極電壓（Vgs）控制漏源極導通電流（Id）工作。工作過程中僅依靠多數載流子（電子或空穴）導電，載流子單一、損耗更低。

簡單理解：只要柵極施加對應電壓，無需持續輸入電流，即可控制回路導通/關斷，靜態下柵極幾乎不消耗電流。

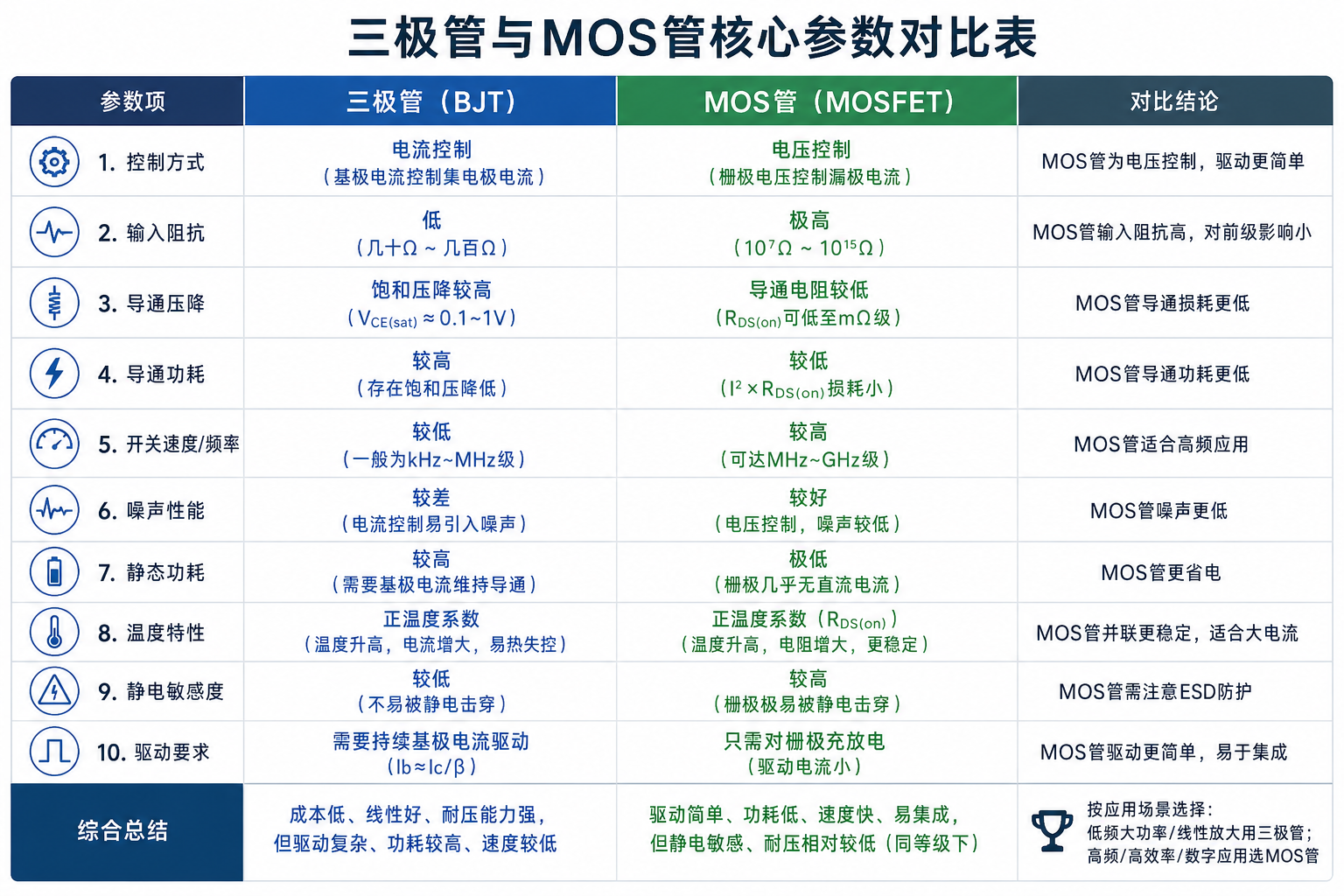

二、結構與電氣特性全方位對比

從內部結構、輸入阻抗、功耗、開關速度、線性度等核心維度，系統梳理二者差異，精準適配不同電路需求。

1. 輸入阻抗

三極管：輸入阻抗低。工作需要基極持續輸入電流，會對前級信號源產生負載效應，容易拉低信號電壓，不適合微弱信號采集場景。

場效應管：輸入阻抗極高。柵極幾乎無輸入電流，對前級信號幾乎無損耗，完美適配微弱信號放大、高阻抗傳感器采樣電路。

2. 功耗與發熱

三極管：靜態功耗偏高。導通時存在固定飽和壓降，且基極持續耗電，大電流工作時發熱明顯，能效較低。

場效應管：導通功耗極低。導通損耗僅由導通電阻Rds(on)決定，無靜態驅動功耗，大電流、長時間工作時發熱遠小于三極管，能效優勢顯著。

3. 開關速度與頻率特性

三極管：開關速度較慢。存在載流子存儲效應，開關延時大，高頻工作時損耗劇增，僅適配低頻開關、普通模擬放大場景。

場效應管：開關速度極快。無載流子存儲問題，響應速度納秒級，可適配高頻PWM調速、開關電源、高頻逆變等高速場景。

4. 線性度與噪聲

三極管：線性度好、噪聲低。電流放大特性線性度優異，信號失真小，是音頻放大、精密模擬信號處理的首選。

場效應管：線性度一般、開關特性優。放大區間非線性失真略大，不適合高精度模擬放大，更適配開關控制、功率驅動場景。

5. 抗干擾與穩定性

三極管穩定性較強，不易受靜電影響，日常使用無需特殊防護；場效應管柵極氧化層極薄，極易被靜電擊穿，焊接、存儲、裝配需做好防靜電措施。

三、核心優缺點總結

1. 三極管（BJT）優缺點

優點：價格極低、采購方便；信號放大線性度高、噪聲小；抗靜電、穩定性強；電路設計簡單，無需復雜驅動電路；小電流工況下性價比極高。

缺點：輸入阻抗低、消耗驅動電流；開關速度慢、高頻性能差；大電流功耗高、發熱嚴重；不適合高頻、大功率、高阻抗場景。

2. 場效應管（MOSFET）優缺點

優點：電壓驅動、幾乎無驅動損耗；輸入阻抗高、不損耗微弱信號；開關速度快、高頻性能優異；大電流導通損耗小、發熱低；溫度穩定性更好。

缺點：成本略高于普通三極管；靜電敏感，易損壞；模擬放大線性度較差；小電流場景下性能冗余，性價比偏低。

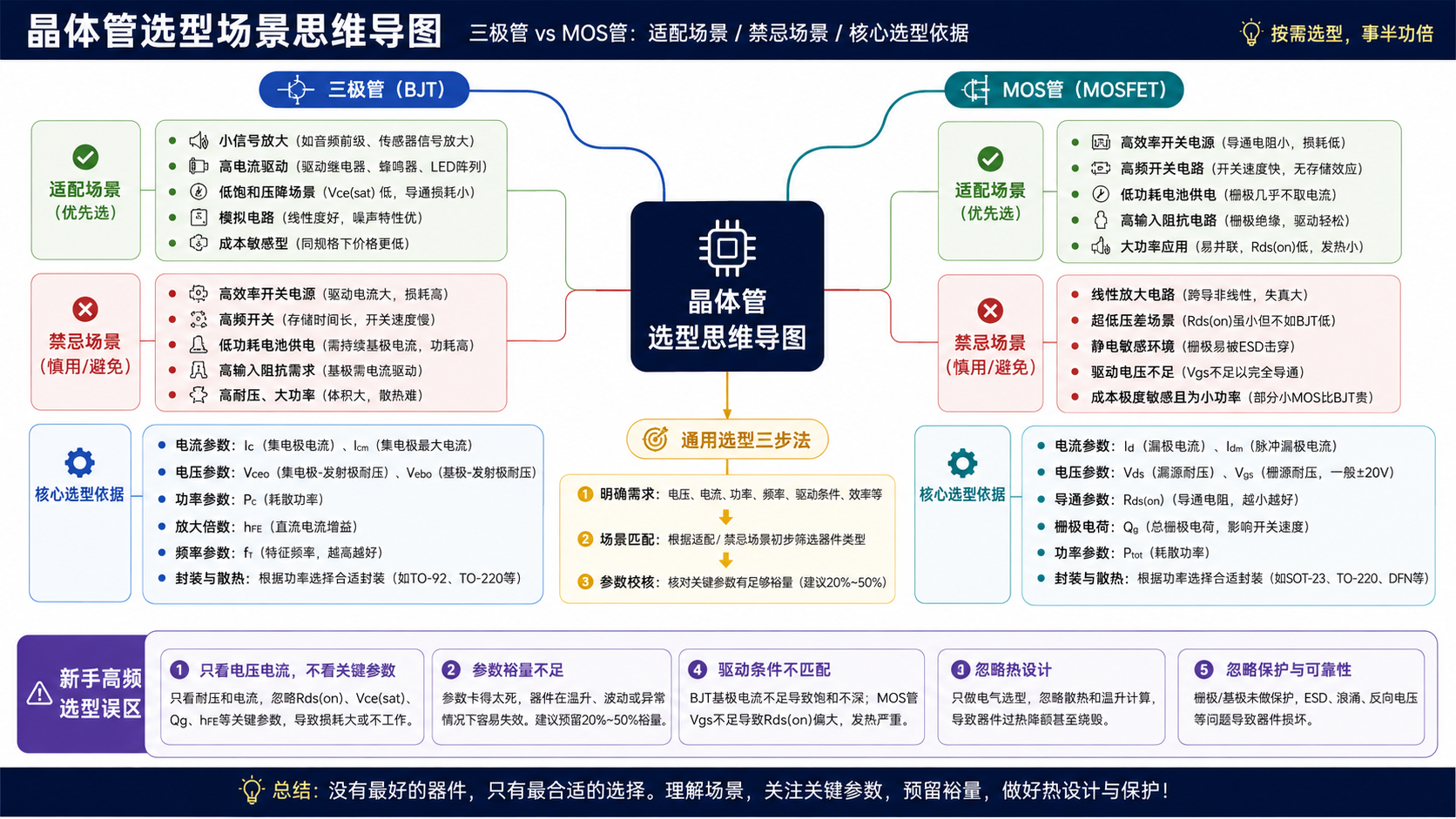

四、實戰選型指南：場景對應器件，不踩坑

選型核心原則：小信號放大、低頻小電流開關選三極管；高頻開關、大功率驅動、高阻抗信號、低功耗場景選場效應管。結合工程實操場景，細化選型標準如下：

1. 優先選三極管（BJT）的場景

模擬信號放大：音頻前置放大、微弱電壓信號放大、低頻信號調理，利用其低噪聲、高線性度優勢，保證信號完整度。

低頻小電流開關：LED指示燈控制、小型繼電器驅動、小功率蜂鳴器開關（電流≤500mA），電路簡單、成本最低。

簡易穩壓、恒流電路：低端線性電源、簡易恒流模塊，適配三極管成熟的線性調控特性。

低成本民用簡易電路：玩具電路、小家電輔助控制電路，最大化壓縮成本。

2. 優先選場效應管（MOSFET）的場景

高頻開關場景：開關電源、DC-DC調壓、電機PWM調速、逆變電路，依托高速開關特性，降低高頻損耗。

大功率大電流驅動：電機驅動、加熱模塊、大功率負載開關，導通電阻小、發熱少、帶載能力強。

高阻抗信號采集：壓電傳感器、光電檢測、微弱生物信號采集，避免前級信號損耗。

低功耗待機電路：便攜設備、鋰電池產品，無靜態驅動功耗，有效降低待機功耗。

大規模集成電路：芯片內部電路基本采用MOS管，集成度高、功耗低、適配微型化設計。

五、新手高頻選型誤區避坑

誤區1：所有開關電路都用MOS管

小電流（≤200mA）低頻開關場景，用三極管性價比更高，MOS管存在性能冗余，且需要考慮柵極防靜電、驅動電壓匹配問題，反而增加設計復雜度。比如普通LED閃爍電路，2N3904、8050三極管是最優解。

誤區2：模擬放大用MOS管

MOS管放大電路非線性失真明顯，噪聲系數高于三極管，高精度音頻、精密信號放大場景，堅決優先選用三極管，避免信號失真、噪聲過大問題。

誤區3：MOS管無需考慮驅動參數

MOS管為電壓驅動，需匹配額定Vgs電壓，低壓MOS管不可高壓驅動，同時需關注導通電阻Rds(on)，大電流場景選錯參數會導致發熱嚴重、器件燒毀。

誤區4：三極管可以無限帶載

三極管大電流工況下飽和壓降損耗極大，電流超過1A后，發熱急劇飆升，效率極低，大功率場景必須替換為MOS管。

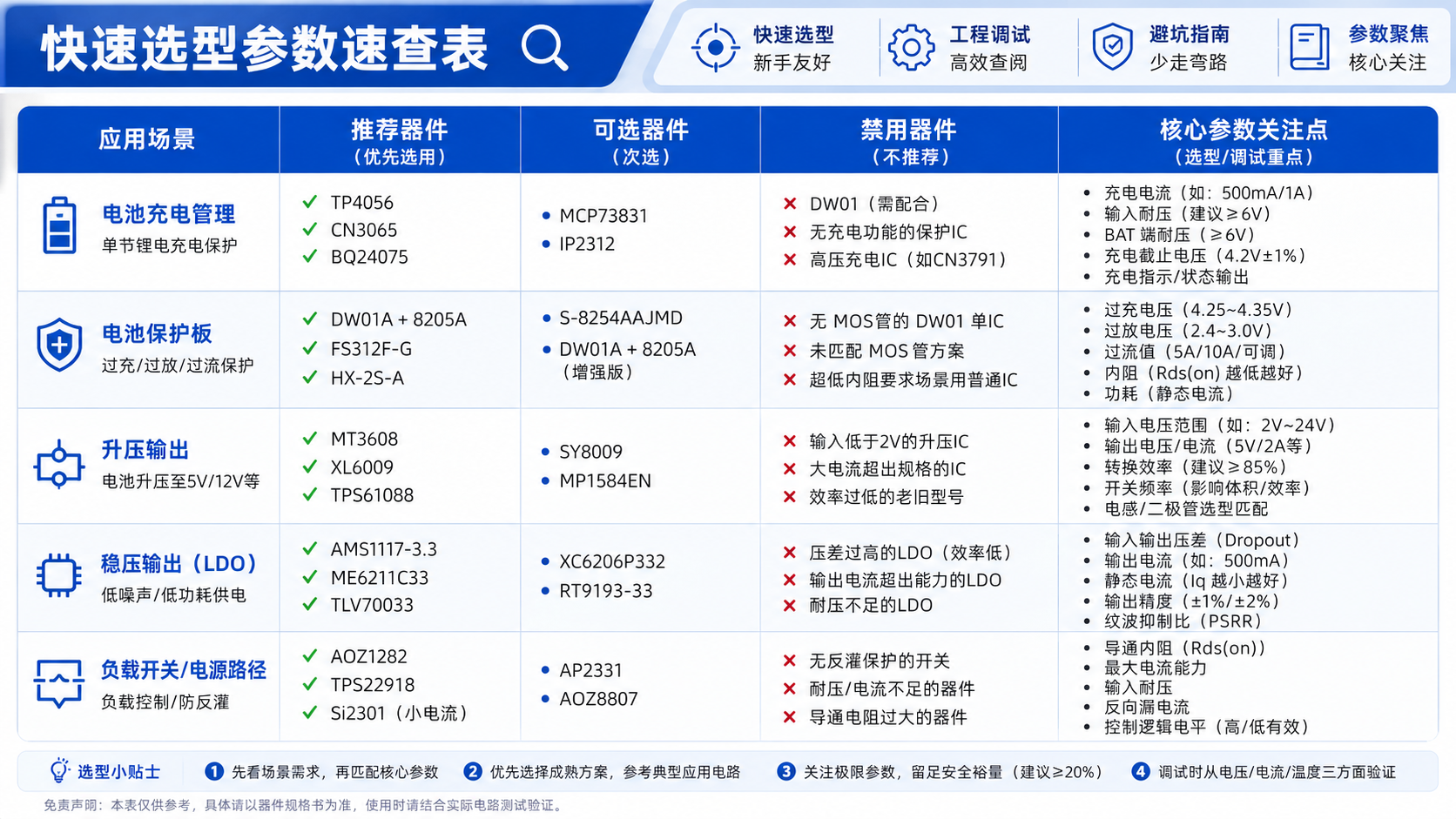

六、快速選型速查表（工程師常備）

七、全文總結

三極管和場效應管沒有絕對優劣，只有場景適配之分。核心選型邏輯可一句話概括：追求信號質量、低成本、低頻小信號，選三極管；追求高速、高效、大功率、低功耗、高阻抗場景，選場效應管。

掌握二者的控制原理與特性差異，避開選型誤區，就能在電路設計中精準匹配器件，兼顧電路穩定性、性價比與工作效率，滿足各類民用、工業電路設計需求。
