在現代電子技術向小型化、高密度、高可靠性演進的浪潮中，貼片二極管（Surface Mount Diode）作為基礎半導體器件，以其小巧的體積、卓越的性能和廣泛的適配性，成為電路系統中不可或缺的核心組件。從智能手機的電源管理到電動汽車的動力控制，從光伏儲能系統到精密儀器儀表，貼片二極管憑借單向?qū)щ姷暮诵奶匦裕陔娏髡鳌⑿盘栭_關、電壓穩壓、瞬態保護等關鍵環節發揮著不可替代的作用，堪稱電子設備的“電流閥門”與“安全衛士”。

一、核心原理：PN結主導的單向?qū)щ姍C制

貼片二極管的工作本質源于半導體PN結的物理特性。其結構由P型半導體與N型半導體通過特殊工藝結合而成，在界面處形成空間電荷層與自建電場，構成了電流導通的天然“屏障”。當外界施加正向電壓（P極接正、N極接負）時，外電場與自建電場相互抵消，載流子擴散運動加劇，PN結導通，電流沿單一方向流動；而當施加反向電壓時，外電場與自建電場疊加，空間電荷層增厚，電流幾乎無法通過，形成反向截止狀態。這種“正向?qū)ā⒎聪蚪刂?/span>”的單向?qū)щ娞匦裕蛊淠軌驅崿F(xiàn)交流電向直流電的轉換、信號的單向傳輸以及電路的反向保護，成為電子系統中最基礎的功能單元之一。

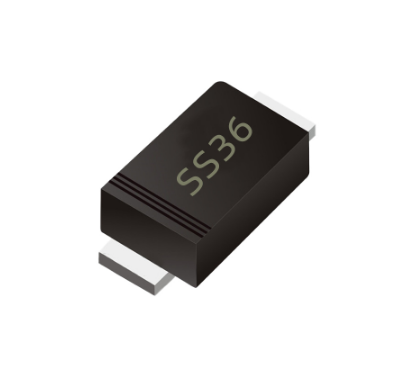

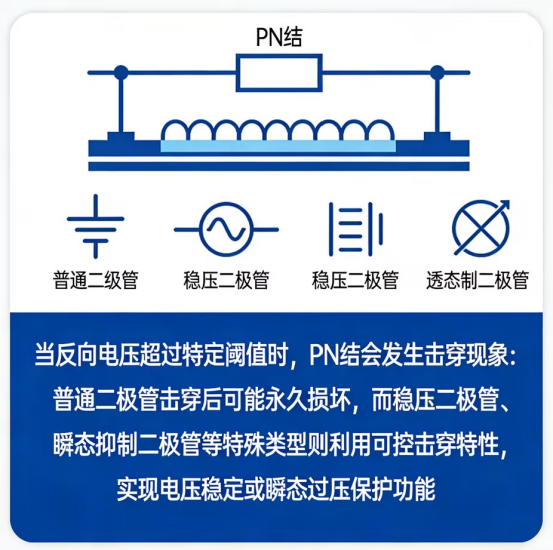

值得注意的是，當反向電壓超過特定閾值時，PN結會發生擊穿現象：普通二極管擊穿后可能永久損壞，而穩壓二極管、瞬態抑制二極管等特殊類型則利用可控擊穿特性，實現電壓穩定或瞬態過壓保護功能。

二、主要分類與功能特性

貼片二極管根據應用場景和性能側重，發展出多個系列產品，各自承擔不同的電路職責：

1. 整流二極管：核心功能是將交流電轉換為直流電，是電源系統的關鍵組件。在變壓器次級電路中，通過半波整流（單二極管）或全波整流（多二極管組成整流橋），將低壓交流電轉換為方向單一的脈動直流電，為后續濾波、穩壓環節奠定基礎。其典型參數包括平均整流電流（Io）、反向耐壓（VR）等，常見型號如1N4001系列、UF4001系列，適用于電源適配器、家電控制板等場景。

2. 開關二極管：具有極短的反向恢復時間（Trr，通常在ns級別），能快速實現導通與截止切換，適用于高頻信號處理。例如NSD-1N4148系列貼片開關二極管，反向恢復時間僅4ns，正向電流150mA，廣泛應用于通訊設備、數字電路的信號切換與脈沖調制。

3. 穩壓二極管：工作于反向擊穿區，能在一定電流范圍內維持兩端電壓穩定，為電路提供基準電壓或過壓保護。常見系列有BZX55、MM3Z等，封裝以SOD-123、SOD-323為主，耐壓范圍從3.3V到100V，功率涵蓋0.5W-1W，適用于單片機供電電路、傳感器信號調理模塊。

4. 肖特基二極管：采用金屬與半導體接觸形成肖特基勢壘，具有正向壓降低（0.2-0.5V）、反向恢復時間短（10-100ns）的優勢，功耗遠低于普通硅二極管。典型型號如1N5819、SS12系列，適用于高頻開關電源、電池管理系統（BMS）等對低功耗、高速響應要求較高的場景。

5. 瞬態抑制二極管（TVS）：專為抑制電路中的瞬態過壓設計，當電壓超過擊穿閾值時，能迅速導通并鉗位電壓，保護后續敏感元件免受浪涌沖擊。其關鍵參數包括反相關斷電壓（Vrwm）、擊穿電壓（Vbr）和峰值功率，貼片型如SMAJ、SMBJ系列，功率可達400W-600W，廣泛應用于充電樁、軌道交通、工業控制等強干擾環境。

6. 發光二極管（LED）：利用電致發光原理，將電能轉換為光能，兼具指示與照明功能。貼片LED封裝形式多樣，0805、1206型適用于小功率指示，2835、5730型用于中功率照明，紅外貼片LED（如TSAL6200）則常見于遙控器、安防設備。

三、關鍵參數與封裝形式

（一）核心技術參數

貼片二極管的性能由一系列關鍵參數定義，選型時需重點關注：

? 正向電壓（VF）：正向?qū)〞r的電壓降，硅管通常為0.6-0.7V，肖特基二極管可低至0.2V，直接影響器件功耗；

? 反向耐壓（VRRM）：允許的最大反向峰值電壓，超過此值可能導致器件擊穿損壞，常見范圍從20V到1000V以上；

? 最大正向電流（IFM）：長期工作允許的最大正向電流，從幾十mA到幾十A不等，大電流場景需配合散熱設計；

? 反向恢復時間（Trr）：從截止到導通的切換時間，高頻應用中需選擇Trr＜500ns的器件（如肖特基、快恢復二極管）；

? 反向漏電流（IR）：反向截止時的漏電流，通常為nA級別，漏電流過大會影響電路精度；

? 功率損耗（PTOT）：器件允許的最大耗散功率，與封裝形式和散熱條件密切相關，貼片型常見0.2W-1W。

（二）主流封裝形式

貼片二極管的封裝設計以小型化、高密度組裝為核心，常見類型包括：

? 塑封長方體系列：SOD-123（尺寸1.5×2.6mm）、SOD-323（1.2×1.6mm）、SOD-523（0.8×1.2mm），適用于普通信號處理與電源電路，兼顧體積與散熱性能；

? 玻封圓柱體系列：LL-34（直徑1.5mm，長度3.4mm），絕緣性能優良，常用于高頻開關二極管（如1N4148）；

? 厚膜片式封裝：0805（2.0×1.25mm）、1206（3.2×1.5mm），采用陶瓷基板，散熱性好，適用于中功率整流與穩壓場景；

? SOT-23封裝：仿三極管封裝形式，引腳間距大，便于手工焊接與檢測，適用于需要高可靠性的工業控制電路。

四、應用領域與產業發展趨勢

（一）核心應用場景

貼片二極管的應用已滲透到電子產業的各個領域，形成全方位覆蓋：

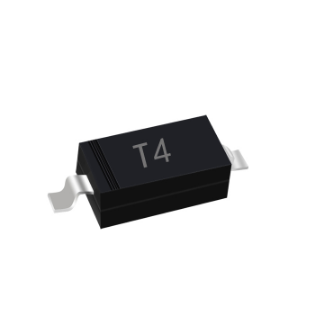

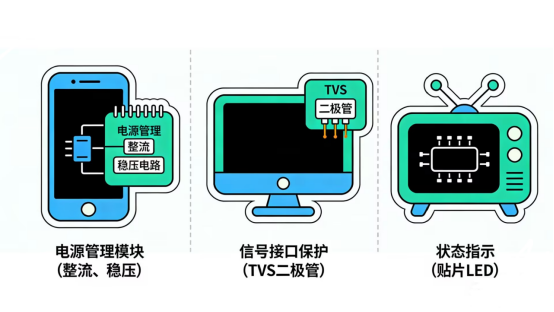

? 消費電子：智能手機、電腦、電視機等設備的電源管理模塊（整流、穩壓）、信號接口保護（TVS二極管）、狀態指示（貼片LED）；

? 新能源領域：電動汽車的電池管理系統（肖特基二極管）、電機驅動電路（快恢復二極管），充電樁的浪涌保護（TVS），光伏逆變器的整流與續流環節；

? 工業控制：PLC、傳感器、變頻器等設備的信號調理（開關二極管）、電源穩壓（穩壓二極管）、過壓保護（TVS）；

? 通訊設備：基站、路由器、光模塊中的高頻信號切換（開關二極管）、電源轉換（整流二極管）。

（二）產業發展趨勢

隨著電子技術向高頻化、大功率化、小型化演進，貼片二極管呈現三大發展方向：

1. 高性能化：進一步降低正向壓降與反向漏電流，提升反向耐壓與開關速度，滿足5G通訊、新能源汽車等領域的高頻、高壓、大電流需求；

2. 集成化封裝：將多只二極管（如雙肖特基、整流橋）集成于單一封裝，減少電路板占位空間，提升組裝效率，例如BAT54系列雙貼片二極管；

3. 環保與可靠性升級：采用無鉛焊接工藝，優化封裝材料的耐高溫、抗潮濕性能，適應工業級（-40℃125℃）與汽車級（-55℃150℃）的嚴苛工作環境。

五、選型與使用注意事項

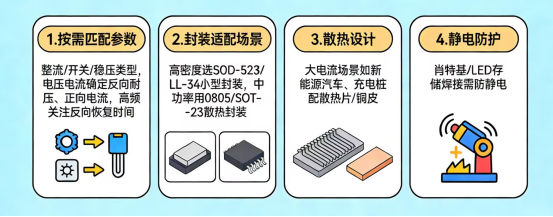

1. 按需匹配參數：根據電路功能選擇類型（整流/開關/穩壓），按工作電壓、電流確定反向耐壓（建議留20%余量）、正向電流，高頻場景重點關注反向恢復時間；

2. 封裝適配場景：高密度組裝選擇SOD-523、LL-34等小型封裝，中功率應用優先0805、SOT-23等散熱性較好的封裝；

3. 散熱設計：大電流場景（如新能源汽車、充電樁）需配合散熱片或銅皮散熱，避免功率損耗導致器件過熱損壞；

4. 靜電防護：部分敏感類型（如肖特基、LED）需在存儲與焊接過程中采取靜電防護措施，防止靜電擊穿。

結語

作為電子電路的基礎單元，貼片二極管以其簡潔的結構、多樣的功能和廣泛的適配性，成為現代電子技術發展的重要支撐。從消費電子的微型化到新能源產業的大功率化，從工業控制的高可靠性到通訊設備的高頻化，貼片二極管始終在關鍵環節發揮著“四兩撥千斤”的作用。隨著材料技術與封裝工藝的持續進步，其性能將不斷突破，應用場景也將向更廣闊的領域延伸，繼續為電子產業的創新發展注入核心動力。
