肖特基二極管憑借低壓降、超快恢復速度的核心優勢，被廣泛應用于開關電源、快充電路、逆變電路、儲能設備等場景。但因其耐壓值偏低、對溫度敏感的特性，在設備運行過程中極易出現故障。其中擊穿短路、開路、反向漏電變大是最頻發的三大故障，也是電路燒機、設備死機、功耗異常的主要誘因。

一、擊穿短路（最高發、破壞性最強）

擊穿短路是肖特基二極管最常見、危害最大的故障，故障后二極管徹底失去單向?qū)щ娞匦裕?fù)極直接導通，是電源炸機、燒MOS管、燒保險的核心原因。

故障現象：電路上電直接短路、觸發過流保護、保險熔斷、電源無法啟動；萬用表測量正負極阻值接近0Ω，正反測均導通，無單向?qū)щ娦浴?/span>

核心故障成因：一是反向電壓超標，電路反向峰值電壓超過二極管額定耐壓，瞬間擊穿芯片；二是高溫過載，長期大電流工作導致芯片過熱，引發熱擊穿；三是反向VF離散惡性循環，低壓降器件工作電流偏大、持續發熱，最終擊穿短路；四是雷擊、浪涌電壓沖擊，瞬間高壓擊穿器件。

排查與解決：斷電后直接用萬用表二極管檔測量，正反阻值近乎短路即可判定故障。更換同規格、同耐壓、同電流參數的肖特基管，同時排查電路是否存在過壓、過流隱患，避免二次擊穿。

二、開路故障（隱性強、易誤判）

肖特基二極管開路即器件內部電路斷裂、斷路，徹底無法導通，電路無法形成回路，雖不會燒機，但會導致設備功能失效，屬于典型的功能性故障。

故障現象：設備無輸出、電壓跌落、充電失效、電路不工作；萬用表測量二極管正反阻值均為無窮大，完全無導通特性，電路回路中斷。

核心故障成因：一是長期過流工作，芯片內部金屬電極、引線高溫?zé)龜啵欢呛附庸に噯栴}，虛焊、假焊、高溫長時間燙焊導致內部脫層斷裂；三是器件本身品質缺陷，晶圓貼合不良，長期震動、熱脹冷縮引發內部開路；四是極端過載沖擊，瞬間大電流直接沖斷內部電路。

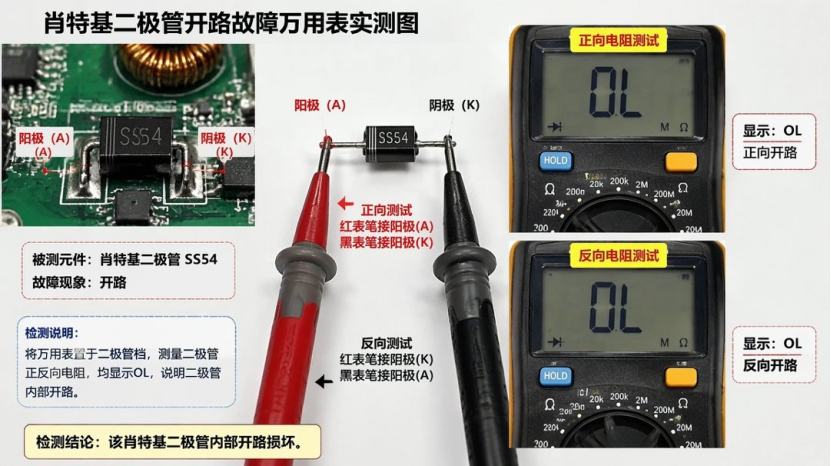

排查與解決：萬用表二極管檔測量無壓降、無導通反應即可判定。直接更換全新器件，同時檢查焊接工藝，規范焊接溫度與時長，排查電路是否存在長期過載問題。

三、反向漏電變大（最隱蔽、最難排查）

反向漏電變大是肖特基二極管最隱蔽的慢性故障，不會直接導致設備報廢，但會造成電路功耗飆升、發熱嚴重、待機耗電高、穩壓不穩、設備間歇性死機等疑難問題，也是硬件調試中最容易忽略的故障點。

故障現象：設備待機發熱嚴重、空載功耗異常偏高、輸出電壓不穩、電路間歇性失靈；正常反向截止?fàn)顟B(tài)下，器件持續有微弱電流回流，溫度越高，漏電越嚴重。

核心故障成因：這也是肖特基管的特性短板，器件長期高溫工作、反向電壓余量不足、晶圓老化損傷，都會導致反向漏電流持續飆升。同時前文提到的VF離散惡性循環是主要誘因：低VF器件工作電流更大、溫升更高，進一步加劇反向漏電，形成惡性循環，最終導致器件性能失效。

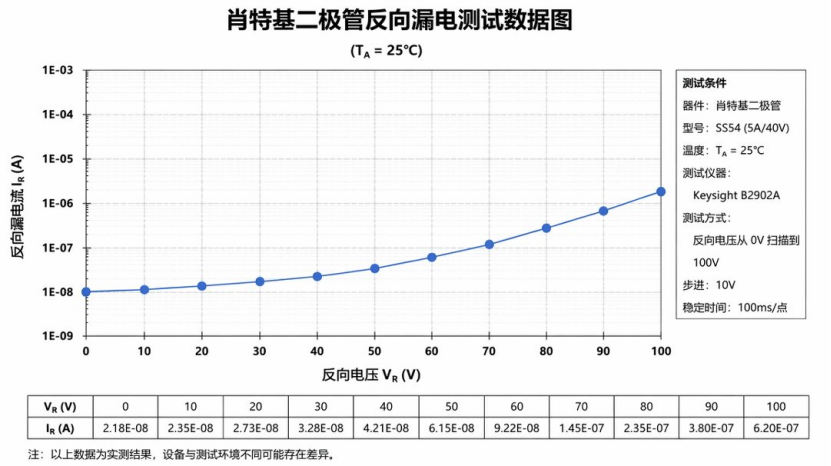

排查與解決：普通萬用表難以精準檢測，需借助兆歐表或漏電流測試儀測量反向漏電參數。參數超標直接更換器件，選型時預留足夠的耐壓、電流余量，避免高溫、過壓工況長期運行。

四、總結與選型避坑要點

三類故障各有特點：短路破壞力最強、開路直接失效、漏電隱性損耗最大。絕大多數肖特基故障，并非單純器件損壞，而是參數選型不足、高溫惡性循環、電路工況超標導致。實際應用中，需避開低壓降器件的電流發熱陷阱，預留電壓、電流冗余，做好散熱設計，從根源降低故障概率。
