交流市電無法直接供給直流電子元器件工作，整流電路是交流電轉直流電的核心電路，民用電源、工控適配器、蓄電池充電器、家電供電里，最常用的就是半波整流、全波整流、橋式整流三類電路。很多電工、電子新手分不清三者差異，尤其糾結轉換效率、發熱損耗、硬件成本、輸出穩定性。

一、基礎定義+電路結構：看懂三類整流核心架構

1. 半波整流電路

電路構成：僅1枚整流二極管+交流電源+負載電阻，結構極簡，元器件數量最少。

工作邏輯：利用二極管單向導通特性，只保留交流電正半周，負半周直接截止斷路，無電流輸出。

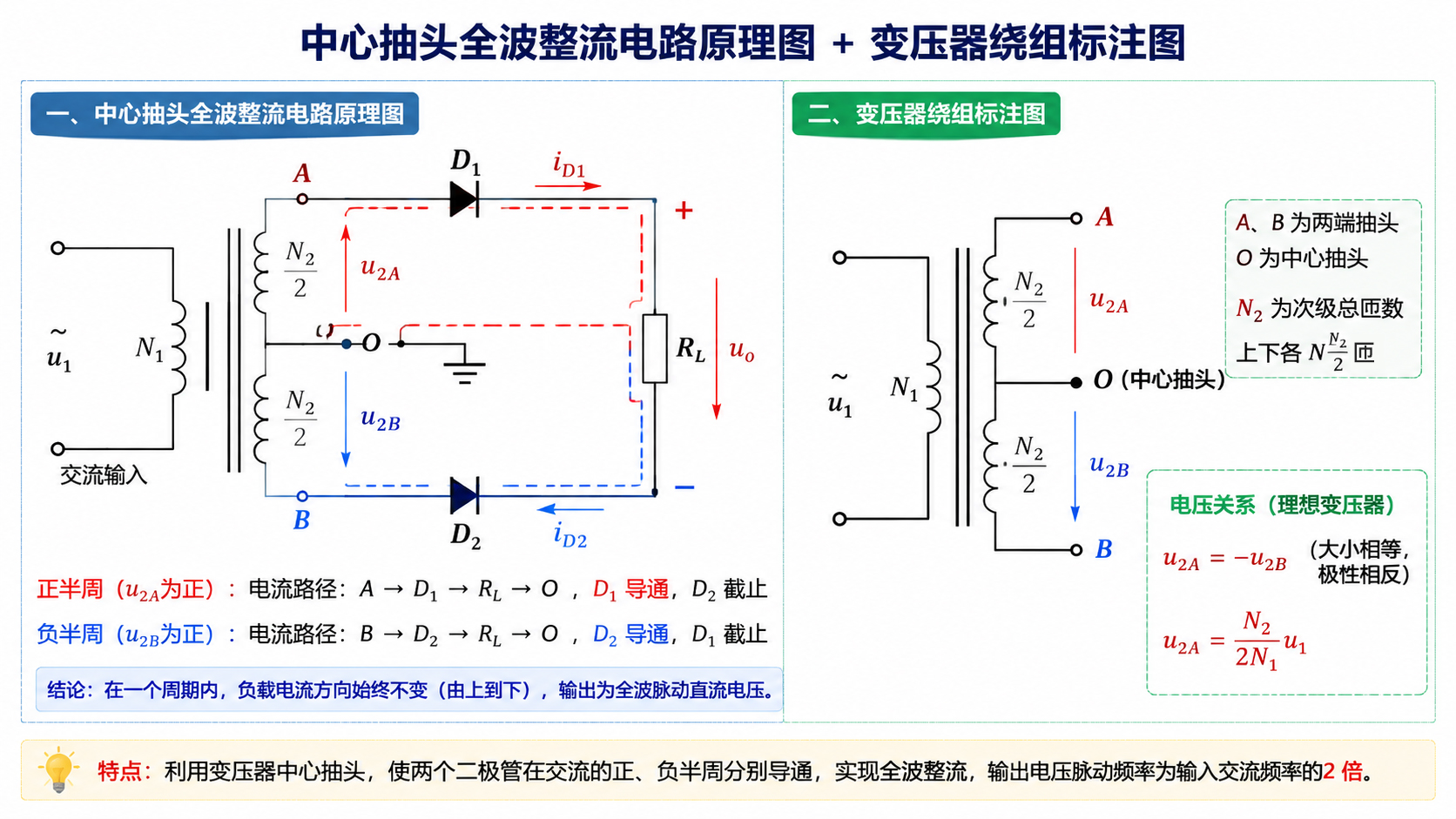

2. 中心抽頭式全波整流電路

電路構成：2枚整流二極管+帶中心抽頭專用降壓變壓器+負載，變壓器必須均分兩組同等電壓繞組。

工作邏輯：交流電正負半周分別由兩枚二極管輪流導通，正負半周均可轉化為同向直流，無閑置半周期。

3. 橋式整流電路

電路構成：4枚整流二極管組成電橋結構+普通無抽頭變壓器+負載，無需定制專用變壓器。

工作邏輯：交流電正、負半周，分別由對角兩枚二極管配對導通，雙向截取交流波形，全程向負載輸出同向直流。

二、波形可視化對比：直觀看懂電能利用率差距

整流效率本質取決于：交流波形被利用比例、反向截止空載損耗、二極管導通壓降損耗三大維度，波形最能體現電能浪費程度。

1.半波整流輸出波形：間隔式脈沖直流，僅保留上半波，下半波歸零空置，50%周期完全斷電，波形斷層極大

2.全波（中心抽頭）整流輸出波形：無空置周期，正負半周翻轉合并為同向脈動直流，波形密度飽滿

3.橋式整流輸出波形：波形形態和中心抽頭全波完全一致，同為滿周期脈動直流，僅電路損耗不同

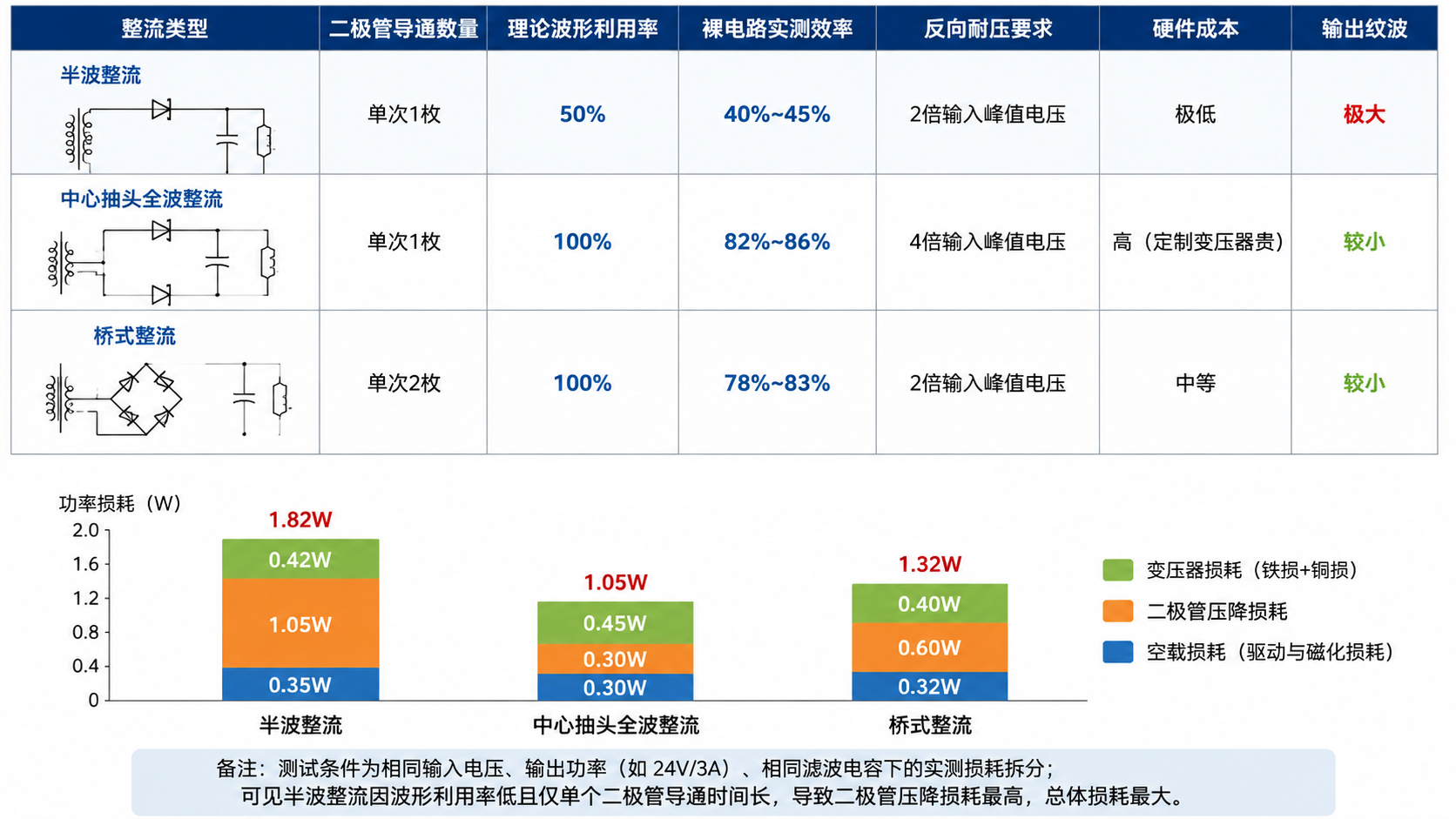

三、核心電氣參數+效率硬核測算（工頻50Hz、硅二極管0.7V壓降標準工況）

整流效率定義：負載有效直流功率÷輸入交流有功功率，剔除濾波電容干擾，純裸電路實測效率如下，附關鍵短板參數。

參數深度解讀

1.半波整流效率墊底原因：一半時間交流電直接空置浪費，不僅電能利用率腰斬，斷電空檔會造成輸出電壓波動大，必須搭配大容量濾波電容，電容充放電會額外增加功耗，進一步拉低整機效率，僅適合小電流低成本場景。

2.中心抽頭全波整流效率小幅領先：任意時刻只有1枚硅二極管導通，僅損耗0.7V壓降；而同工況橋式整流始終2枚二極管串聯導通，損耗1.4V壓降，導通損耗更高，所以純電路效率略低于全波整流。

3.效率誤區糾正：全網誤區：全波整流完勝橋式整流。實則大功率工況下，中心抽頭變壓器繞組損耗、分壓不均衡損耗，會抵消二極管壓降優勢，大功率下二者效率基本持平。

四、優缺點全方位復盤

1. 半波整流

?優點：元件最少、接線最簡單、故障率極低、改造方便

?缺點：效率極差、紋波大、變壓器直流磁化易發熱、無法做大功率供電

2. 中心抽頭全波整流

?優點：單管導通損耗小、裸電路效率最高、溫升低、適合低壓大電流工況

?缺點：變壓器定制成本高、二極管反向耐壓要求翻倍、繞組利用率低、高壓工況不安全

3. 橋式整流

?優點：無需專用變壓器、二極管耐壓要求低、通用性極強、適配高低壓全場景、批量造價低

?缺點：雙管導通，小幅增加導通損耗，裸效率略低于全波整流

五、終極結論：誰是真正效率之王？（分場景判定）

1. 純裸電路理論效率排名

中心抽頭全波整流 ＞ 橋式整流 ＞＞ 半波整流

2. 整機帶變壓器、帶濾波實際工況效率排名

橋式整流 ≈ 中心抽頭全波整流 ＞＞ 半波整流

3. 全場景實用選型答案

追求極致小損耗、低壓大電流（5V/12V大電流充電）：選【中心抽頭全波整流】，效率最優

通用電源、家電適配器、工控電源、高低壓通用：首選【橋式整流】，綜合性價比+整機效率最優，市面90%電源均采用此方案

簡易指示燈、小功率加熱、無需穩壓直流：低成本選用【半波整流】，不追求效率，只追求省錢簡易

六、補充實操避坑要點

1. 加裝濾波電容后，三者輸出電壓趨近一致，但半波整流電容發熱老化速度遠高于另外兩類；

2. 高頻開關電源場景下，二極管壓降影響縮小，橋式整流完全碾壓傳統全波整流；

3. 高壓市電整流場景，禁止使用中心抽頭全波整流，二極管耐壓不足極易擊穿燒毀。
