在模擬電路中，場效應管（MOS管、JFET管）是核心放大器件之一，相比于三極管的電流放大模式，場效應管的放大邏輯更特殊，是電壓控制電流的放大機制。很多新手始終搞不懂：微弱的電壓信號，是如何被場效應管放大成大幅信號的？其實答案，全部藏在一個核心參數——跨導gm里。

一、先搞懂：場效應管的核心工作邏輯

首先區分三極管與場效應管的本質區別：三極管是“小電流控制大電流”，屬于電流控制器件；而場效應管是小電壓控制大電流，輸入端幾乎不消耗電流，這也是場效應管輸入阻抗極高的核心原因。

以最常用的N溝道增強型MOS管為例，它的三個極分別是柵極G、源極S、漏極D：

1. 柵極G是控制端，輸入微弱的交流信號電壓；

2. 源極S、漏極D之間是導電溝道，存在恒定的供電電壓；

3. 柵極電壓的微小變化，會直接改變導電溝道的寬窄，進而控制漏極電流ID的大小。

簡單來說：輸入電壓信號的波動，精準控制了輸出電流的波動，這就是場效應管放大的底層邏輯，而連接“電壓變化”和“電流變化”的橋梁，就是跨導gm。

二、跨導gm：場效應管放大能力的量化指標

1. 跨導的定義與公式

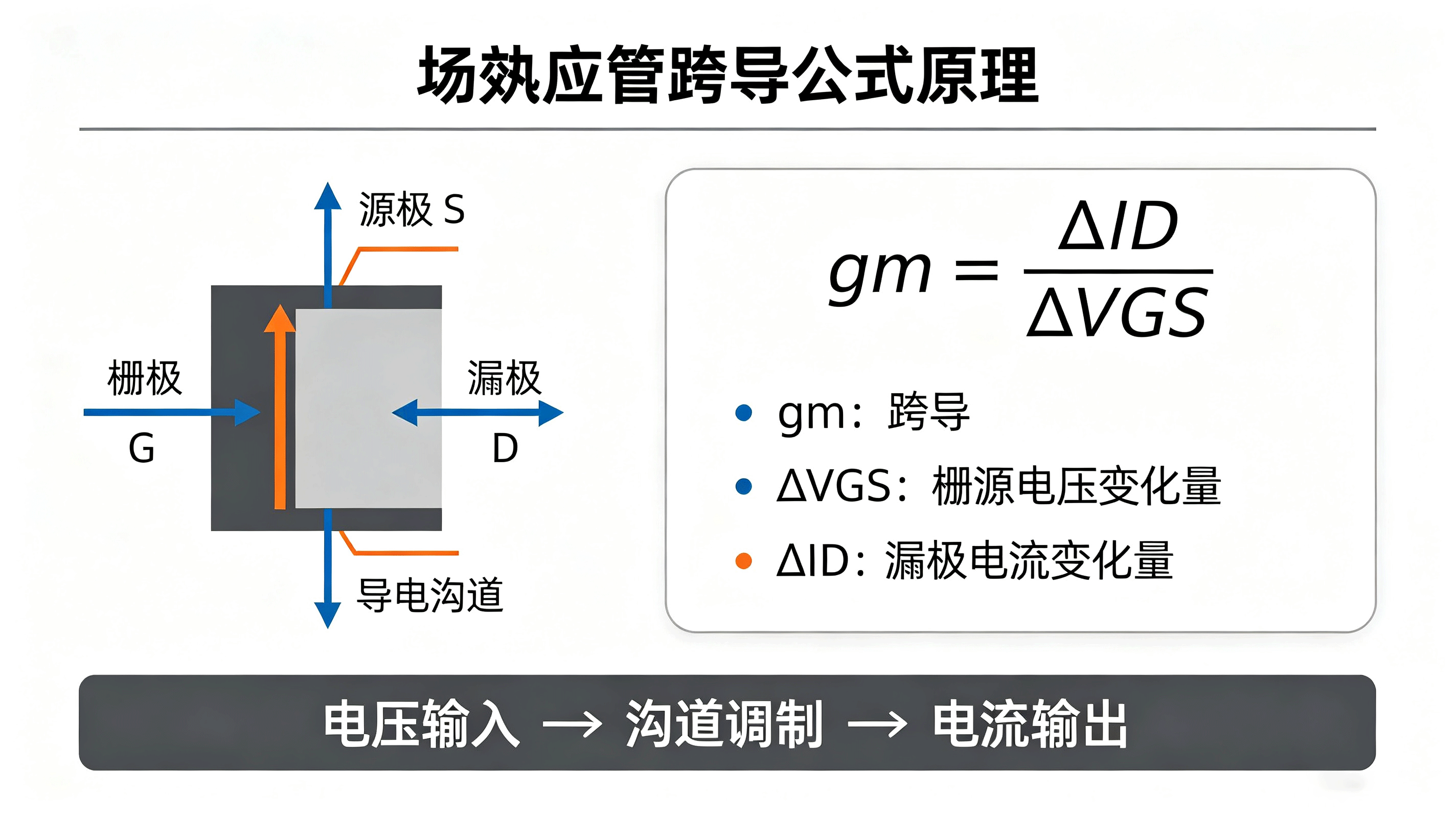

跨導的全稱是“傳輸電導”，符號為gm，它是專門用來衡量柵極電壓對漏極電流的控制能力的參數，也是場效應管放大能力的唯一核心指標。

通俗翻譯公式：跨導gm越大，1V的柵極電壓變化，能引發的漏極電流變化就越大，場效應管的放大能力就越強。

2. 跨導的核心特性

很多人誤以為場效應管可以隨意放大信號，實則不然，跨導并非固定值，它受工作點影響極大：

一是靜態工作點決定gm大小。場效應管必須工作在恒流區（放大區），此時VGS處于合適的偏置電壓區間，ID與VGS呈近似線性關系，gm數值穩定，信號放大不會失真；若工作在截止區或可變電阻區，gm極小且不穩定，無法實現正常放大。

二是gm與靜態漏極電流ID正相關。在合理范圍內，靜態工作電流ID越大，導電溝道導通程度越高，跨導gm越大，器件的電壓控制電流能力越強，放大增益越高。這也是電路設計中，會通過偏置電路設置合適靜態電流的核心原因。

三、完整還原：場效應管的信號放大全過程

明白了跨導的原理，我們可以完整拆解一場信號放大的全過程，搞懂“電壓信號如何被放大輸出”：

第一步：輸入微弱交流信號。微弱的音頻、射頻等交流信號疊加在MOS管的靜態偏置電壓VGS上，讓VGS產生微小的周期性波動（$$\Delta V_{GS}$$）。

第二步：跨導控制電流變化。根據gm公式，穩定的跨導會將微小的電壓波動，轉化為幅度更大的漏極電流波動（$$\Delta I_D=g_m \times \Delta V_{GS}$$），完成“電壓信號到電流信號的放大轉換”。

第三步：電流信號轉為電壓信號輸出。漏極串聯的負載電阻RD，會將放大后的電流波動轉化為電壓波動（$$\Delta V_O=-\Delta I_D \times R_D$$），最終輸出幅度遠大于輸入信號的交流電壓信號，實現完整的信號放大。

由此可以得出電路電壓增益核心公式：$$A_u=-g_m \times R_D$$

從公式能清晰看出：場效應管放大電路的增益，直接取決于跨導gm和負載電阻RD。RD固定時，gm越大，放大倍數越高，這直接印證了跨導是場效應管放大能力的核心。

四、常見誤區答疑

1. 為什么場效應管輸入不耗電，還能放大信號？

場效應管柵極幾乎無電流，輸入信號只需要提供電壓變化，不消耗功率；放大所需的功率、電流全部來自電路的直流供電電源，場效應管只是通過自身的跨導特性，用小信號控制電源輸出大功率信號，屬于“小功率控制大功率”，并非自身產生能量。

2. 跨導是不是越大越好？

不是。跨導過大的場效應管，放大增益雖高，但噪聲、失真度也會隨之增加，電路穩定性下降。實際設計中，需要根據信號幅度、電路用途選擇匹配gm參數的器件，兼顧增益、失真和穩定性。

五、總結

場效應管的放大本質，歸根結底就是跨導gm實現的電壓-電流可控轉換：微弱的輸入電壓波動，通過固定的跨導比例，轉化為大幅的電流波動，再通過負載電阻還原為放大后的電壓信號。跨導gm不僅是衡量場效應管放大能力的核心參數，更是理解所有場效應管放大電路、射頻電路、開關電路的關鍵鑰匙。
