在電子電路設計中，二極管是最基礎的半導體器件，但不同類型二極管的分工天差地別。很多硬件工程師、電子愛好者常會混淆ESD靜電保護二極管和普通二極管（整流/開關二極管），看似外觀相近、同為PN結結構，卻在電路中承擔完全不同的職責，用錯極易導致設備靜電擊穿、信號失真、電路燒毀等問題。

簡單來說，ESD二極管是電路的“貼身保鏢”，主打瞬時靜電防護；普通二極管是電路的“通行閘門”，主打常規導電、整流、穩壓。二者的核心差距可精準概括為快、準、狠三大維度，下面結合原理、性能、場景逐一拆解，清晰區分二者的本質區別。

一、快：響應速度天差地別，毫秒與納秒的代際差距

“快”是ESD二極管最核心的優勢，也是其適配靜電防護的核心底氣，二者的速度差距不在同一量級。

普通二極管的設計核心是穩定單向?qū)ā⒄鹘祲?/span>，追求的是常態工作的穩定性，而非瞬時響應速度。常見的普通整流二極管、開關二極管，響應速度多在微秒（μs）級，部分低速型號甚至達到毫秒級。面對持續的工頻電流、常規信號導通完全夠用，但靜電放電的持續時間僅為納秒級，普通二極管的響應速度完全跟不上，來不及導通泄放，靜電高壓就已擊穿后端精密芯片。

而ESD二極管是專為瞬時瞬態高壓防護優化的器件，通過特殊的PN結摻雜工藝和結構設計，摒棄了普通二極管的冗余結構，響應時間普遍小于1ns，可精準捕捉瞬間爆發的靜電脈沖。哪怕是人體靜電、設備插拔產生的納秒級瞬態高壓，都能在損傷電路前快速導通，完成電荷泄放。

二、準：工作邏輯精準分區，各司其職不干擾電路

“準”體現在二者的工作原理、導通閾值、電路適配性上，精準適配不同工作場景，互不兼容、不可替代，核心差異集中在導通邏輯和結電容特性。

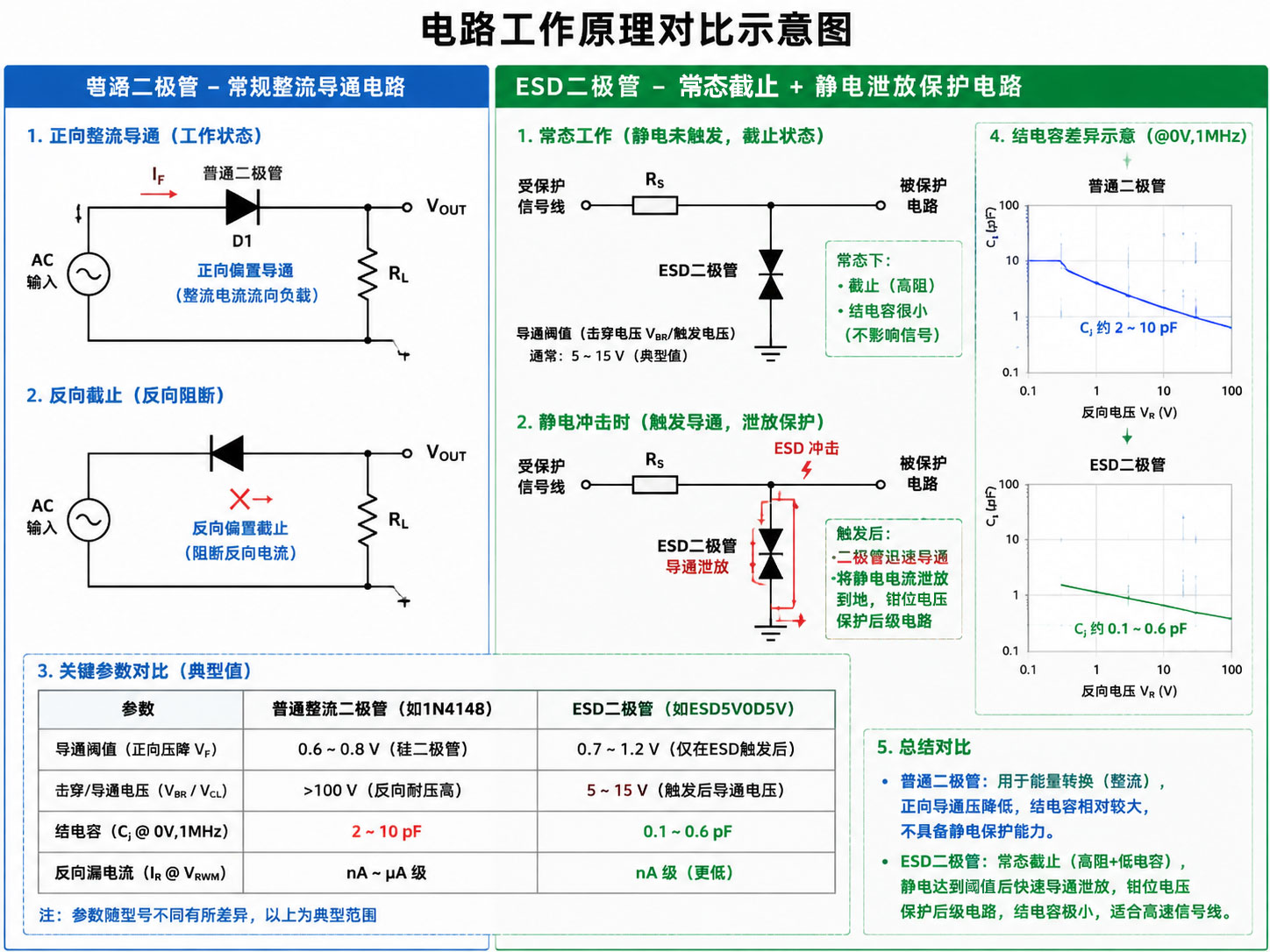

普通二極管的核心邏輯是常態單向?qū)ā⒎聪蚪刂?/span>。正向電壓達到導通閾值（硅管約0.7V）即可穩定導通，實現電流整流、信號傳輸；反向耐壓達標時持續截止，僅承擔常規電路調控作用。其結電容偏大，多在幾十pF至幾百pF，適合電源整流、低頻開關電路，但若用于高頻信號電路，會產生嚴重的信號衰減、波形畸變，破壞信號完整性。

ESD二極管的核心邏輯是常態絕緣、瞬態精準導通。正常工作電壓下，它保持高阻截止?fàn)顟B(tài)，零干擾串聯在信號線路中，不影響電路正常工作；只有當線路出現超出閾值的靜電高壓、瞬態浪涌時，才會精準觸發反向軟擊穿，瞬間打開泄放通道。同時ESD二極管采用低電容優化設計，結電容極低（普遍0.2pF~3.5pF），幾乎不影響高頻、高速信號傳輸，完美適配USB、HDMI、射頻等高頻接口電路。

三、狠：防護能力極致高效，泄放徹底、耐壓可控

“狠”是ESD二極管的防護核心，指泄放能力強、箝位精準、抗沖擊性好，面對靜電高壓一擊泄空，且自身不損壞，這是普通二極管完全不具備的特性。

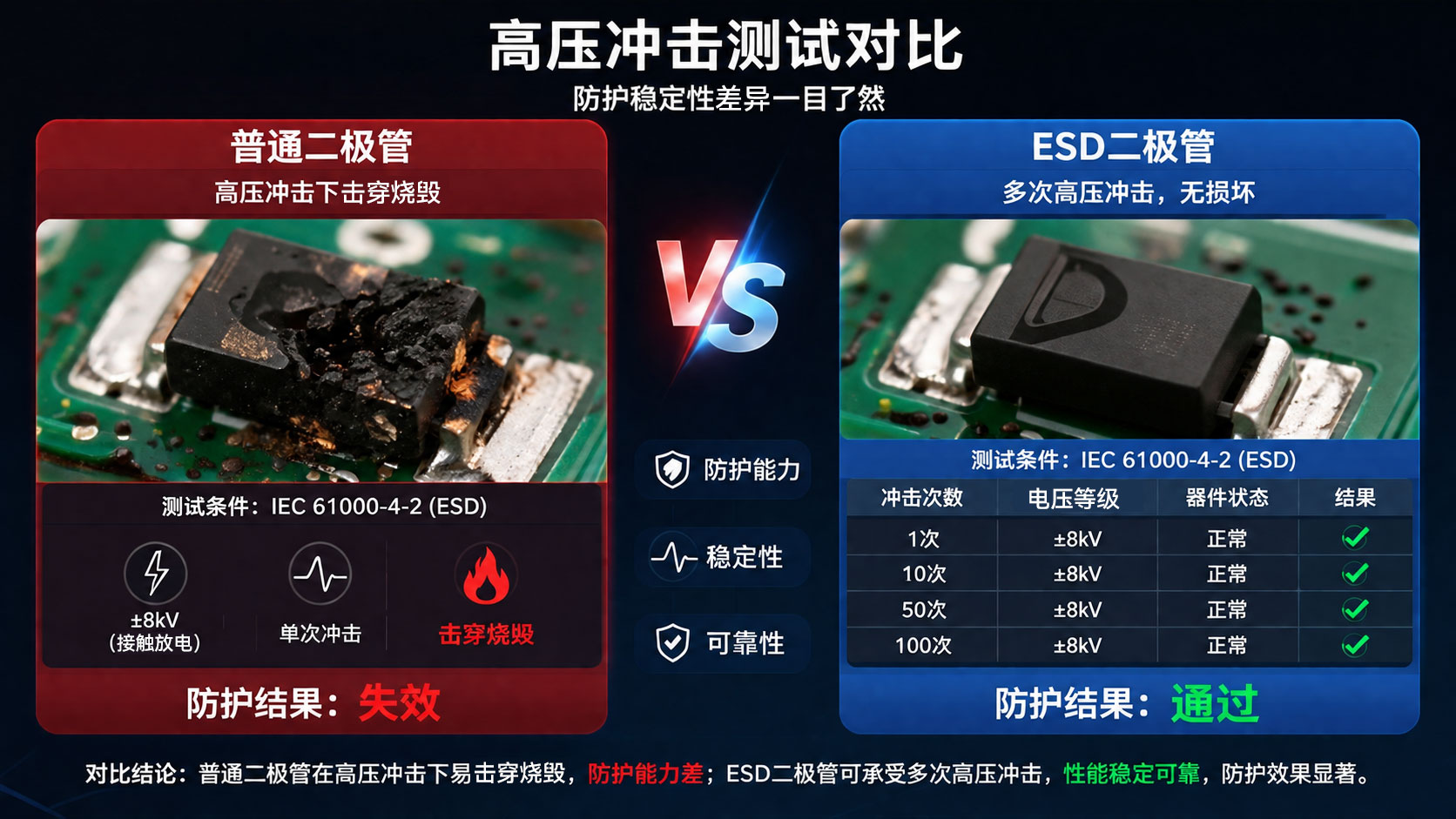

普通二極管無專項防護能力，反向擊穿是不可逆破壞性擊穿。當線路瞬態高壓超過其反向耐壓值時，普通二極管會直接擊穿燒毀、短路失效，不僅無法保護電路，還會自身損壞引發二次電路故障，完全無法應對頻繁、突發的靜電沖擊。其設計初衷僅為常規電能轉換，從未考慮瞬態高壓防護場景。

ESD二極管采用可控軟擊穿工藝，擊穿過程可逆、無損傷。遭遇靜電高壓時，可瞬間將高壓箝位在芯片安全工作電壓范圍內，同時以極低阻抗將靜電電荷快速導入大地，徹底清空瞬態能量。單次可承受數千伏靜電沖擊，且可反復防護、不易損壞，耐壓值精準可控，既能攔截高壓靜電，又不會影響電路正常電壓運行，精準守住電路安全底線。

四、核心差異總結與選型指南

為方便快速區分與選型，將二者核心差異匯總，精準匹配電路需求：

1. 核心功能差異：普通二極管主打整流、單向?qū)щ姟⒌皖l開關；ESD二極管主打靜電防護、瞬態浪涌抑制，無常規導電調控功能。

2. 性能參數差異：普通二極管響應慢、結電容大、反向擊穿不可逆；ESD二極管納秒級響應、超低結電容、可逆軟擊穿、可反復防護。

3. 應用場景差異：普通二極管用于電源整流、低頻電路開關、穩壓限流；ESD二極管用于手機、主板、接口、射頻等高頻精密電路的靜電防護。

結尾總結

歸根結底，普通二極管是電路的“功能器件”，負責電路正常工作的電能、信號調控；ESD二極管是電路的“防護器件”，專為應對突發靜電風險而生。二者“快、準、狠”的三大差異，決定了選型邏輯：常規整流導電選普通二極管，高頻精密電路、接口防靜電必須選ESD二極管，按需選型才能兼顧電路穩定性與安全
