晶體管保姆級教程：從“半導體”到“開關”的物理魔法

很多人覺得晶體管晦澀難懂，公式復雜、原理抽象，但實際上它是電子世界最基礎、最神奇的“物理魔法”。小到藍牙耳機、手機，大到電腦、服務器、工業設備，所有電子產品的核心運算、控制、通電斷電，全部依賴晶體管。

二、半導體的核心魔法：摻雜工藝（從“不導電”到“可導電”）

純凈的硅是完美的晶體結構，電子被牢牢束縛，幾乎不導電，沒有任何實用價值。而工業中使用的半導體，全部經過了摻雜處理，這是晶體管誕生的關鍵步驟。

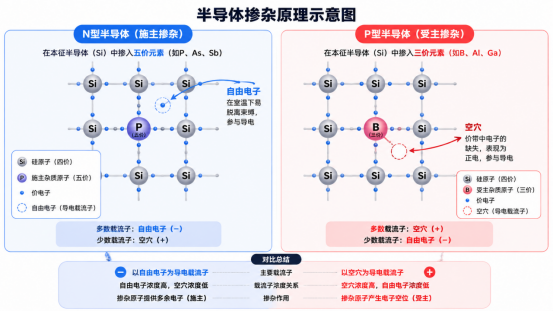

簡單來說，摻雜就是在純凈硅晶體中，摻入微量的其他元素，人為制造“自由電荷”，分為兩種核心類型：

1. N型半導體（負電型）

在硅中摻入磷、砷等五價元素，這類元素比硅多一個外層電子。多余的電子無法被晶體結構束縛，成為自由電子，可以自由移動導電。因為載流子是帶負電的電子，所以叫N型半導體。

2. P型半導體（正電型）

在硅中摻入硼、鋁等三價元素，這類元素比硅少一個外層電子，晶體結構中會形成一個空穴。空穴可以理解為“電子空位”，周邊電子可以填補空位，宏觀上相當于空穴在移動，等效帶正電，因此叫P型半導體。

重點總結：N型靠電子導電，P型靠空穴導電，兩者本身都只是單向導電的改性半導體，單獨使用無法實現開關功能，只有將P型和N型拼接，才能誕生核心結構PN結。

三、晶體管核心內核：PN結與單向導電性

將一塊P型半導體和一塊N型半導體緊密結合，接觸面就會形成PN結，這是二極管、晶體管的核心基礎，也是電子設備最基礎的“單向閥門”。

PN結的核心特性：單向導電。

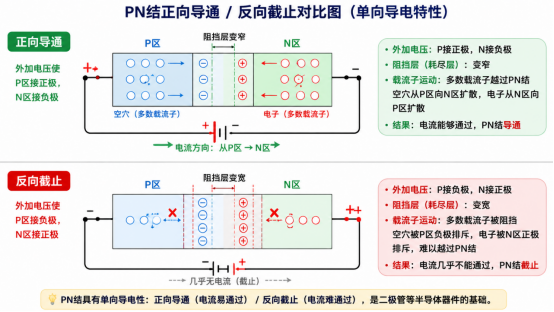

1. 正向導通

給P型接正極、N型接負極，外部電壓會抵消PN結內部的阻擋層，電子和空穴持續移動，電路接通，電流順利通過。

2. 反向截止

給P型接負極、N型接正極，內部阻擋層變厚，電子和空穴無法移動，電路斷開，幾乎沒有電流。

但PN結只能實現單向導通，無法實現“可控開關”——它要么通、要么斷，不能用小信號控制大電流的通斷。于是，真正的主角晶體管登場了。

四、晶體管結構：三層半導體，兩個PN結

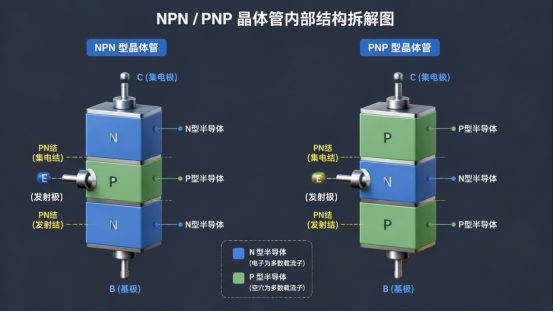

晶體管的本質，就是三層半導體疊加、兩個PN結組合的器件，主要分為兩大類，結構對稱、原理相通：

1. NPN型：N層-P層-N層（最常用，主流電路、芯片均使用）

2. PNP型：P層-N層-P層（多用于反向控制電路）

以最常用的NPN晶體管為例，它擁有三個極，對應三層半導體，也是電路接線的核心端口：

- 發射極（E）：負責發射自由電子，提供電流載體

- 基極（B）：中間的薄層半導體，是整個晶體管的“控制閘門”

- 集電極（C）：負責收集電子，承接主電路大電流

核心結構特點：基極非常薄、摻雜濃度極低，這是它能夠實現“小信號控制大電流”的關鍵。

五、核心原理：晶體管如何實現“電子開關”？（保姆級拆解）

很多教程會直接講放大原理，但對于零基礎學習者，先懂開關，再懂放大是最高效的學習邏輯，而開關功能也是現代數字芯片的核心用途。我們依舊以NPN晶體管為例，拆解兩種工作狀態：

1. 截止狀態（開關斷開）

當基極B不加電壓，或電壓極低時，中間的PN結無法導通。發射極的電子無法穿過基極到達集電極，整個主電路（C-E極之間）沒有電流。

此時的晶體管，相當于斷開的電線，電路不工作，對應數字電路中的“0”狀態。

2. 導通狀態（開關閉合）

當基極B施加微小電壓（達到導通閾值），基極PN結被激活，形成微小的基極電流。這股小電流會“打通”三層半導體的通道，讓發射極大量電子快速流向集電極，主電路（C-E極之間）形成大電流。

此時的晶體管，相當于閉合的開關，電路正常工作，對應數字電路中的“1”狀態。

核心魔法總結：用基極的微小電流（控制信號），控制集電極和發射極之間的大電流（工作信號）通斷。

沒有基極信號，開關絕對斷開；有基極信號，開關瞬間閉合，這就是數字電路0和1的由來，也是芯片運算的底層邏輯。

六、拓展：晶體管的兩大核心功能（開關+放大）

晶體管并非只能做開關，它有兩大核心功能，支撐了所有電子設備的功能實現：

1. 開關功能（數字電路核心）

這是CPU、內存、芯片的核心工作模式。數十億個晶體管在芯片中快速切換導通、截止狀態，通過0、1的組合，實現加減乘除運算、數據存儲、指令執行。我們的手機掃碼、電腦運行程序、網絡傳輸數據，本質都是晶體管的高速開關切換。

2. 放大功能（模擬電路核心）

在特定偏置電壓下，基極微小的電流變化，會被等比例放大為主電路的大電流變化。麥克風收錄的微弱聲音信號、天線接收的微弱電波信號，都會通過晶體管放大，最終變成耳機的清晰聲音、手機的穩定信號。

簡單區分：數字設備靠開關，模擬設備靠放大，一臺完整的電子產品，正是兩種功能的結合運用。

七、零基礎通俗終極總結

為了方便大家徹底記住，用最直白的白話復盤全程：

1. 半導體是“可操控導電性”的特殊材料，是晶體管的基礎；

2. 摻雜工藝讓半導體擁有導電能力，P、N型拼接形成PN結，實現單向導電；

3. 晶體管是兩層PN結、三層半導體的組合，擁有三個控制電極；

4. 核心邏輯：小電壓/小電流控制大電流通斷，實現電子開關；

5. 高速開關實現數字運算，電流放大實現信號增強，撐起整個電子世界。

所謂的半導體物理魔法，從來不是復雜的公式，而是人為操控電子的移動與停止，用最基礎的物理特性，搭建起了現代科技的底層大廈。
