在開關電源、電機驅動、光伏逆變等電力電子系統設計中，開關晶體管是核心功率器件，其選型質量直接決定設備的轉換效率、發熱程度、工作頻率與長期可靠性。選型過程中，導通損耗與開關速度是一對天然制衡的核心參數，絕大多數設計失敗、效率偏低、器件過熱問題，均源于二者匹配失衡。

一、核心認知：導通損耗與開關速度的制衡本質

開關晶體管的總功率損耗由導通損耗、開關損耗、驅動損耗三部分構成，其中占比最高、相互制約最明顯的就是導通損耗與開關損耗（開關速度直接決定開關損耗大小），二者的制衡是半導體器件工藝的固有特性。

導通損耗是器件穩態導通時產生的靜態損耗，開關速度決定器件開通、關斷過程的動態損耗，二者呈現此消彼長的關系：器件芯片面積越大、導通阻抗越低，導通損耗越小，但寄生電容、寄生參數會隨之增大，導致開關速度變慢、開關損耗飆升；反之，追求極致開關速度、減小寄生參數，會提升導通阻抗，增大穩態導通損耗。

簡單來說：低頻大電流場景，導通損耗占主導，優先壓低導通損耗；高頻小電流場景，開關損耗占主導，優先提升開關速度，選型的核心就是根據工況找到二者的最優平衡點。

二、兩類核心損耗的原理與關鍵影響參數

1. 導通損耗：穩態工作的基礎損耗

導通損耗是晶體管完全導通、電流穩定流過器件時產生的功率損耗，持續整個導通時長，是低頻工況下的主要損耗來源。

不同器件的導通損耗核心參數不同：MOSFET由導通電阻Rds(on)決定，損耗公式為Pon=I2×Rds(on)，導通電阻越小，大電流下的導通損耗越低；IGBT由飽和壓降Vce(sat)決定，損耗公式為Pon=I×Vce(sat)；傳統BJT因飽和壓降偏高、導通損耗大，已基本退出主流高頻開關場景。

器件工藝層面，低Rds(on)、低Vce(sat)需要更大的芯片導通面積、更優的導通結構，這會直接增大器件的輸入電容Ciss、輸出電容Coss、反向恢復電荷Qrr等寄生參數，成為限制開關速度的核心因素。

2. 開關速度：動態切換的損耗關鍵

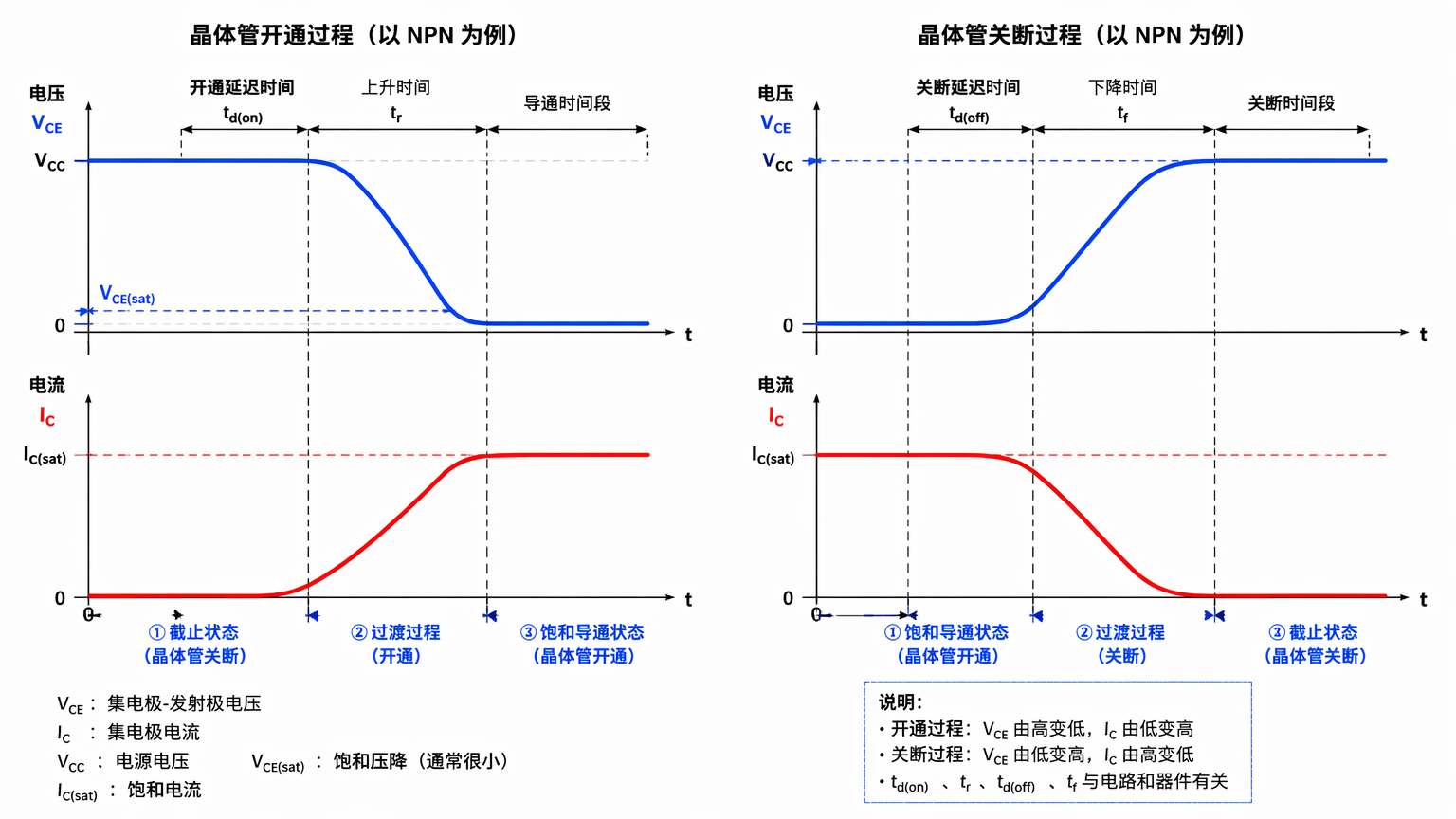

開關速度指晶體管開通、關斷的響應速度，核心指標包括上升時間tr、下降時間tf、反向恢復時間trr、柵極電荷Qg。開關速度越慢，器件在高低電平切換的過渡區間越長，電壓與電流重疊的導通時間越久，產生的開關損耗越大，且開關損耗隨工作頻率升高呈線性增長。

高頻工況下（500kHz以上），開關損耗會遠超導通損耗，成為總損耗的主導部分。為提升開關速度、降低開關損耗，器件設計會縮小芯片有效面積、優化柵極結構，減小寄生電容與電荷參數，但必然會導致導通阻抗上升、導通損耗增加，形成固有制衡關系。

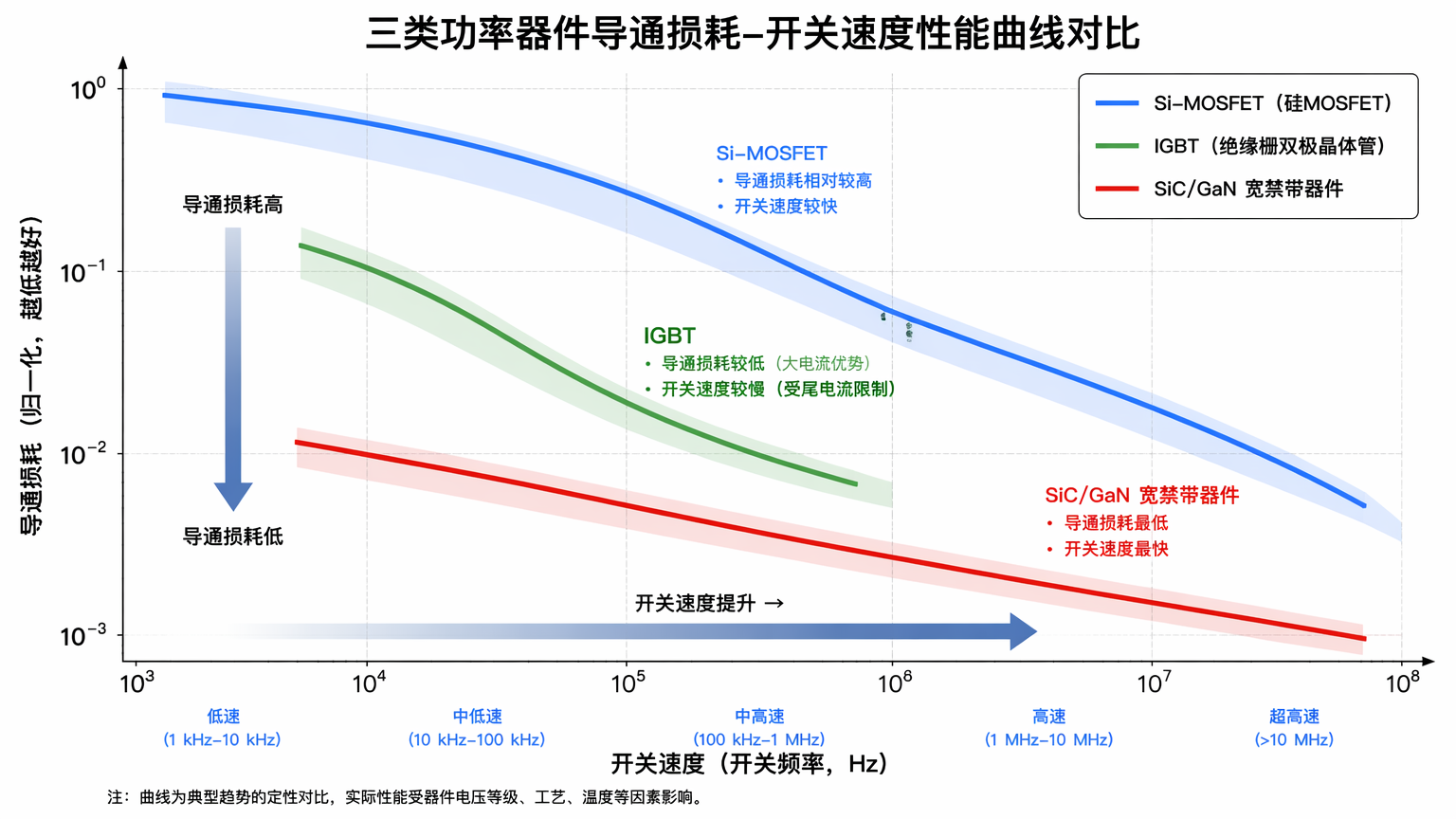

三、主流開關器件的制衡特性對比

不同類型開關晶體管的導通損耗、開關速度特性差異顯著，適配的工況場景完全不同，選型需先匹配器件品類，再細化參數平衡。

四、核心選型平衡策略：按工況精準取舍

不存在絕對最優的開關晶體管，只有適配工況的最優選型，核心原則是根據工作頻率、負載電流，判定主導損耗類型，針對性傾斜參數。

1. 低頻大電流工況（≤200kHz）：優先壓低導通損耗

在低頻場景下，開關切換次數少，開關損耗占總損耗比例極低，導通損耗是發熱、效率的主要影響因素。此時無需過度追求極致開關速度，重點優選低Rds(on)的MOSFET、低Vce(sat)的IGBT，犧牲部分開關性能換取更低的穩態損耗。

選型要點：優先篩選同封裝、同耐壓下導通參數最優的器件，無需刻意追求極小的Qg、Coss；避免選用小電流規格器件，防止大電流下導通損耗急劇飆升；IGBT優先選用溝槽柵結構，降低飽和壓降。

2. 高頻中小電流工況（≥500kHz）：優先優化開關速度

當工作頻率提升至500kHz以上，開關損耗隨頻率線性倍增，成為總損耗的核心來源。此時導通損耗占比大幅下降，需優先保證開關速度，壓低寄生參數。

選型要點：優先選擇小柵極電荷Qg、小輸出電容Coss、短反向恢復時間trr的MOSFET；適當放寬Rds(on)指標，無需追求極致低導通電阻，避免寄生參數過大導致開關速度滯后；高頻場景優先選用SiC、GaN寬禁帶器件，規避硅基器件的參數制衡短板。

3. 中頻率折中工況（200kHz-500kHz）：參數均衡匹配

該頻段導通損耗與開關損耗占比相近，需嚴格平衡兩類參數，避免單一參數極致化。選型核心是綜合損耗最優，而非單一損耗最低。

選型要點：舍棄Rds(on)極大或Qg極小的極端器件，篩選參數均衡的通用型器件；通過損耗公式量化計算導通損耗與開關損耗總和，對比多款器件的總損耗值，選取最優方案；兼顧器件封裝散熱能力，避免參數匹配但散熱不足導致的性能衰減。

五、進階優化：突破固有制衡，提升整體匹配度

除了器件選型參數取舍，還可通過電路設計、驅動優化、拓撲適配的方式，弱化導通損耗與開關速度的制衡矛盾，進一步提升系統效率。

1. 柵極驅動參數精細化調試

柵極驅動電阻直接影響開關速度：驅動電阻越小，開關速度越快，開關損耗越低，但易產生電壓尖峰、EMI干擾；驅動電阻越大，開關速度越慢，開關損耗升高，但波形更平穩、可靠性更高。通過梯度調試驅動電阻，可找到開關損耗與EMI的平衡點，在不犧牲導通損耗的前提下優化開關性能。

2. 拓撲結構適配軟化開關過程

采用軟開關拓撲（ZVS零電壓開通、ZCS零電流關斷），可徹底消除開關切換時的電壓電流重疊區間，大幅降低開關損耗。此時無需刻意追求器件超高開關速度，可放心選用低導通損耗的器件，完美規避參數制衡問題，是高頻高效率設計的最優方案之一。

3. 多管并聯分攤損耗

大電流工況下，可采用多晶體管并聯方案，分攤負載電流，單管導通電流減小，整體導通損耗大幅降低；同時無需選用超大芯片、高寄生參數的單管器件，可選用中小規格、高開關速度的器件，同步兼顧低導通損耗與高開關速度。

4. 寬禁帶器件替代升級

硅基器件的導通損耗與開關速度制衡矛盾無法根除，而SiC、GaN寬禁帶器件憑借優異的半導體特性，寄生參數極小、無反向恢復損耗，可同時實現低導通電阻、超高開關速度，徹底打破傳統制衡關系，適合高頻、高壓、高效率的高端場景。

六、選型落地流程總結

1. 確定核心工況：明確工作頻率、額定負載電流、工作電壓，判定主導損耗類型；

2. 匹配器件品類：低頻大功率選IGBT，高頻中小功率選Si-MOSFET，高頻高壓高效率選寬禁帶器件；

3. 針對性參數取舍：低頻優先低Rds(on)/Vce(sat)，高頻優先低Qg/Coss/trr，中頻均衡參數；

4. 量化損耗驗證：計算導通、開關、總損耗，對比多型號器件性能；

5. 電路輔助優化：調試柵極驅動、適配軟開關拓撲，實現性能最大化。

七、結語

開關晶體管選型的本質，是基于工況的損耗平衡設計。導通損耗與開關速度的固有制衡無法徹底消除，但通過精準的工況判斷、合理的參數取舍、配套的電路優化，可實現二者的最優匹配。低頻抓導通、高頻抓速度、中頻求均衡，結合寬禁帶器件與軟開關拓撲的進階應用，能夠有效兼顧設備的高效率、高頻率與高可靠性，滿足不同電力電子系統的設計需求。
