日常生活中，秋冬季節觸摸金屬門把手、電子設備時的輕微“觸電”火花，就是人體靜電放電現象。很多人疑惑，這種幾乎無感的微弱靜電，為何能輕易損壞精密的手機、主板、傳感器芯片？其實看似溫和的人體靜電，暗藏超高瞬時高壓，而小巧的ESD防護器件，正是守護芯片安全的“專屬接盤俠”，默默承接所有靜電沖擊，避免芯片受損。

一、不起眼的人體靜電，為何是芯片“殺手”？

1. 人體靜電：低壓感知，高壓致命

人體日常活動中，行走、穿衣、摩擦物品都會持續積累靜電。人體感知不到的靜電，電壓往往已經達到2000V-10000V，干燥環境下甚至可突破15000V。而絕大多數民用芯片的正常工作電壓僅為1.8V、3.3V、5V，芯片內部氧化層、PN結、金屬走線的耐壓極限極低，數千至上萬伏的靜電高壓，對芯片而言無異于“高壓雷擊”。

更關鍵的是，人體靜電放電（ESD）屬于納秒級瞬時脈沖，放電時間極短、電流峰值極高，瞬間釋放的能量會集中作用于芯片微小的電路結構，沒有緩沖散熱的時間，破壞性極強。行業通用的人體放電模型（HBM），正是模擬人手觸摸芯片引腳的靜電沖擊場景，也是芯片最常遭遇的靜電損傷工況。

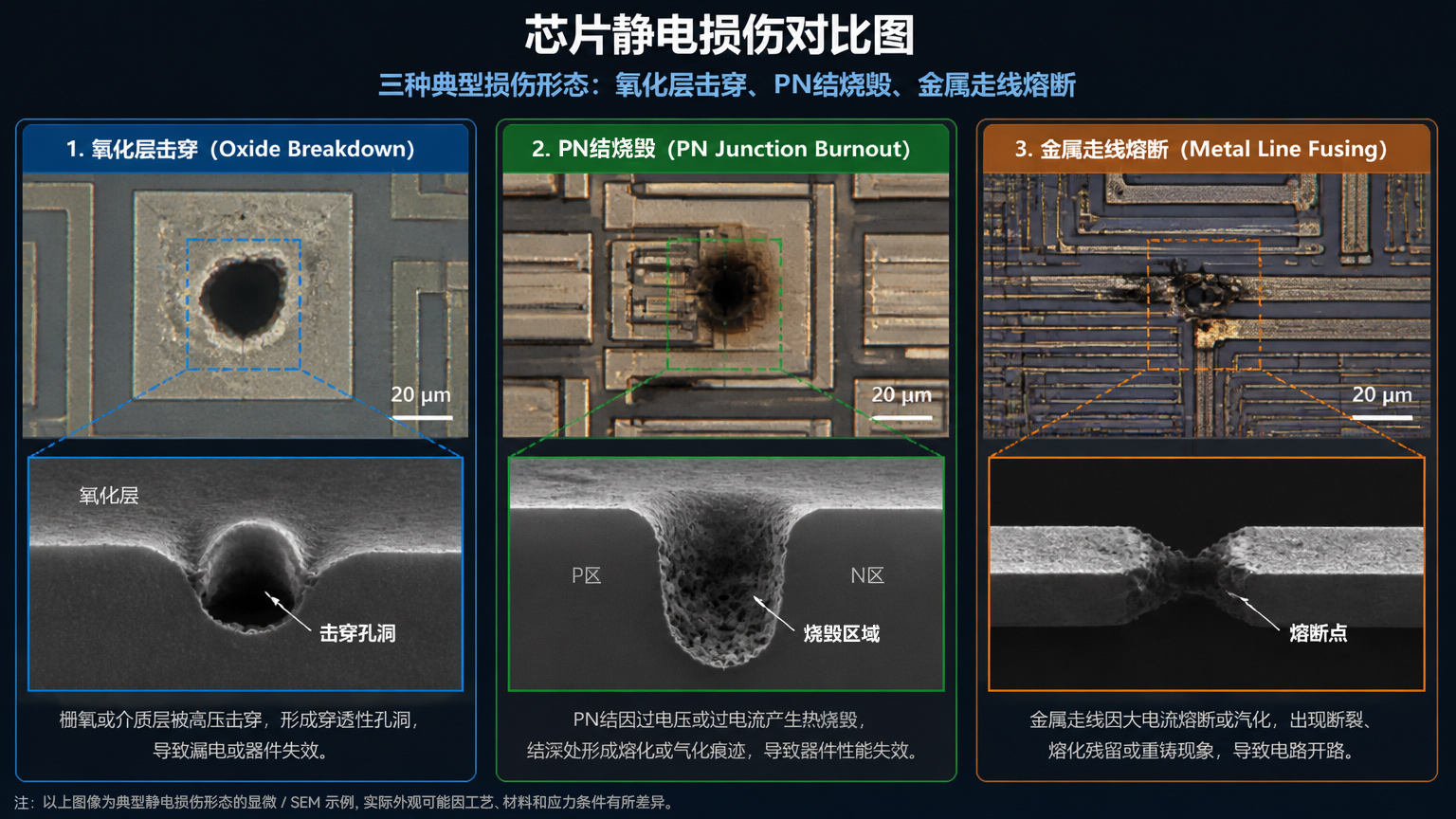

2. 芯片損壞的三種核心物理機理

芯片內部是納米級的精密半導體結構，電路極致纖細、脆弱，靜電高壓和瞬時電流會從三個維度造成不可逆損傷，且多數損傷屬于隱性不可逆故障：

第一，氧化層擊穿。現代芯片制程工藝不斷升級，內部柵極氧化層厚度僅有幾十納米，極致輕薄的絕緣層無法承受靜電超高過電壓，一旦超過介質擊穿強度，絕緣層會直接被擊穿燒毀，形成永久性短路，導致芯片功能失效。

第二，PN結燒毀斷裂。芯片核心的半導體PN結是電路導通、信號傳輸的核心結構，靜電瞬時大電流會直接沖擊、熔斷PN結，破壞半導體導電特性，造成芯片電路開路或短路。

第三，金屬走線熔斷。芯片內部微米級的金屬布線承載能力極低，靜電大電流通過時會產生劇烈焦耳熱，瞬間融化纖細的金屬走線，徹底切斷電路通路。

值得注意的是，靜電損傷分為顯性失效和隱性失效：顯性失效會直接導致芯片報廢、設備無法開機；隱性失效不會立刻宕機，但會造成芯片性能衰減、穩定性下降，引發設備偶爾死機、信號紊亂等疑難問題，大幅縮短電子產品使用壽命。

二、ESD防護器件：芯片的專屬“接盤俠”

既然人體靜電無法徹底避免，想要保護精密芯片，就需要專門的防護器件承接靜電沖擊，這就是ESD防護器件的核心價值。它的“接盤俠”定位十分精準：正常工作時隱身不干擾電路，靜電來襲時主動扛下所有高壓大電流，替芯片承受損傷。

1. 核心工作邏輯：舍己保芯，旁路泄放

ESD防護器件（主流為TVS瞬態抑制二極管）均采用并聯接地的電路設計，安裝在芯片接口、信號引腳等靜電易入侵位置，和芯片負載并聯。其工作狀態分為兩種，完美適配電路運行和靜電防護場景：

常態工況下，電路處于正常工作電壓，ESD防護器件反向截止、近似開路狀態，零電流、零損耗，不會占用電路資源，也不會干擾信號傳輸、供電穩定，完全“隱身”不影響設備正常運行。

當人體靜電入侵，線路電壓瞬間飆升至擊穿閾值時，ESD器件會在亞納秒級極速導通，比芯片響應速度快數倍。此時器件會主動開辟一條低阻抗泄放通路，將致命的靜電高壓、瞬時大電流全部引流至大地，同時將線路電壓強制鉗位在芯片可承受的安全范圍，徹底攔截靜電沖擊，讓芯片全程不受影響。

簡單來說，就是靜電來襲時，ESD器件主動“接盤”所有傷害，把風險全部轉移到自身，保全后端精密芯片。且主流TVS器件具備可逆特性，單次靜電沖擊后不會損壞，可反復承接多次靜電放電，持續發揮防護作用。

2. 為什么必須用專用ESD器件，不能靠芯片自帶防護？

很多芯片內部自帶簡易ESD防護結構，但這類內置防護僅能應對輕微、微弱的靜電沖擊，防護容量極小、響應速度有限。面對人體觸摸帶來的高壓強靜電，內置防護會瞬間過載失效，無法起到保護作用。

而外置專用ESD防護器件，是針對靜電損傷專項設計，具備三大核心優勢：一是響應速度更快，亞納秒級導通，搶先一步攔截靜電；二是鉗位電壓更低，能精準將電壓鎖定在芯片安全閾值內；三是泄放能力更強，可承載數安培級瞬時大電流，防護穩定性、可靠性遠超芯片內置電路。

三、ESD“接盤俠”的選型與設計關鍵

想要讓ESD器件完美發揮防護作用，避免防護失效、誤傷電路，選型和布局必須遵循核心原則，這也是硬件設計的基礎要點：

第一，電壓匹配優先。ESD器件的反向擊穿電壓必須略高于電路正常工作電壓，既保證常態下穩定截止、不影響電路，又能在靜電超壓時快速導通防護。

第二，嚴控寄生電容。高速信號電路（USB、HDMI、射頻信號）需選用低電容ESD器件，避免器件寄生電容干擾高頻信號傳輸，導致信號失真、傳輸延遲。

第三，就近布局接地。ESD器件必須緊貼芯片接口、信號引腳布置，縮短泄放路徑，減少線路阻抗，確保靜電能量快速、徹底泄放，避免路徑過長導致防護失效。

四、總結：微小器件，守護核心精密

人體靜電的核心危害，是納秒級瞬時高壓+大電流對芯片納米級精密結構的不可逆破壞，這種隱性損傷是電子產品莫名故障、報廢的重要誘因。而ESD防護器件作為電路中的“無名接盤俠”，以“常態隱身、故障扛傷”的工作模式，用極低的硬件成本，攔截絕大多數人體靜電沖擊，守護芯片穩定運行，是現代電子產品可靠性設計中不可或缺的核心器件。
