很多電子新手入門時，最大的難題就是分不清NPN和PNP三極管，看不懂符號、搞反電流方向、接錯電路不工作，甚至燒壞元件。其實兩種三極管沒有復雜的理論差異，核心就是電流方向、導通條件、電位高低完全相反。

今天這篇純保姆級教程，零基礎也能一鍵吃透，看完徹底告別混淆，附帶精準配圖指引、口訣記憶和實操用法，輕松拿捏兩種三極管。

一、先搞懂：三極管基礎認知

三極管是電子電路核心元件，本質是小電流控制大電流的開關/放大元件，所有三極管都有三個固定引腳，缺一不可：

B極（基極）：控制極，相當于開關的“按鍵”，小電流觸發控制

C極（集電極）：輸入極，承接主電流

E極（發射極）：輸出極，釋放主電流

根據內部半導體結構組合方式，三極管分為兩大核心類型：NPN型、PNP型，二者結構對稱、功能相反，這也是所有區別的根源。

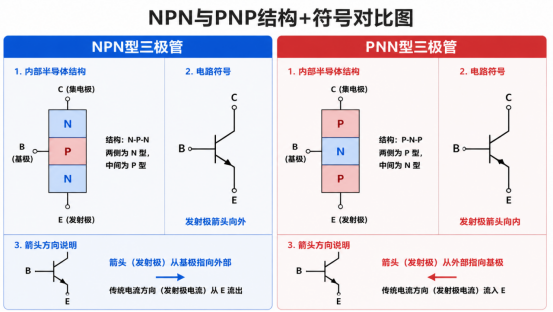

二、一眼區分：符號+結構核心差異

新手最快的區分方法：看發射極E的箭頭方向，這是行業通用萬能辨別技巧，沒有之一！箭頭方向直接代表電流流動方向。

1、NPN三極管

內部結構：N型半導體+P型半導體+N型半導體，兩層N、中間夾P

電路符號：發射極箭頭向外（朝外指）

核心口訣：NPN箭頭出，正向導通

2、PNP三極管

內部結構：P型半導體+N型半導體+P型半導體，兩層P、中間夾N

電路符號：發射極箭頭向內（朝里指）

核心口訣：PNP箭頭進，反向導通

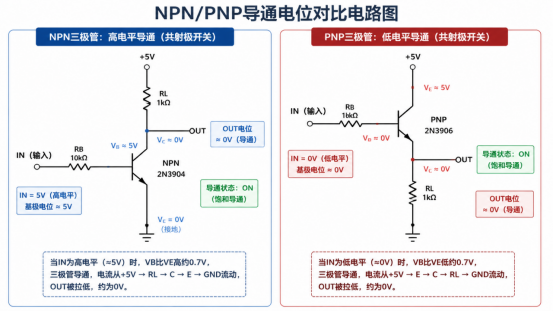

三、核心重點：導通條件+電位高低（必考）

兩種三極管的導通邏輯完全相反，只要記住電位高低關系，就永遠不會接錯電路，硅管日常電路通用參數：導通壓差0.7V左右，鍺管0.2V（日常99%場景用硅管）。

1、NPN三極管導通規則

導通核心：基極B電位高于發射極E（VB＞VE，壓差≥0.7V）

放大工作狀態電位排序：VC＞VB＞VE

通俗理解：高電平觸發導通，B極給高電壓，三極管接通，電流從C極流向E極。

適用場景：常用在負極接地、正極供電的常規電路，是最常用的三極管類型（如8050）。

2、PNP三極管導通規則

導通核心：發射極E電位高于基極B（VE＞VB，壓差≥0.7V）

放大工作狀態電位排序：VE＞VB＞VC

通俗理解：低電平觸發導通，B極給低電壓/接地，三極管接通，電流從E極流向C極。

適用場景：常用在正極接地、負極供電或高端控制電路（如8550）。

四、關鍵區別：電流流動方向（徹底搞懂）

電流方向遵循電路通用規則：從高電位流向低電位，兩種三極管電流路徑完全相反，結合箭頭即可快速記憶：

NPN電流路徑

觸發電流（小電流）：B極 → E極 主電流（大電流）：C極 → E極 總結：電流從C、B流入，E流出

PNP電流路徑

觸發電流（小電流）：E極 → B極 主電流（大電流）：E極 → C極 總結：電流從E流入，C、B流出

五、三種工作狀態（實操必備）

不管NPN還是PNP，三極管只有三種工作狀態，日常電路只用到截止、導通（飽和）、放大三種模式，新手重點掌握開關狀態（截止+飽和）即可。

1、截止狀態（斷開）

NPN：VB-VE＜0.7V，B極無高電平，電路完全斷開，無電流 PNP：VE-VB＜0.7V，B極無低電平，電路完全斷開，無電流

2、飽和導通狀態（全開，開關模式）

NPN：VB＞VE，壓差達標，C-E極完全導通，大電流通過 PNP：VE＞VB，壓差達標，E-C極完全導通，大電流通過

3、放大狀態（信號放大）

基極小電流變化，精準控制集電極大電流變化，主要用于音頻、信號放大電路，日常開關電路極少用到。

六、終極總結：一頁對照表+萬能口訣

1、NPN與PNP核心區別對照表

2、萬能記憶口訣

NPN外箭高電平通，C到E流電位遞減 PNP內箭低電平通，E到C流電位遞減

七、新手常見誤區避坑

誤區1：分不清引腳順序。TO-92封裝三極管正面朝自己，引腳從左到右大多為E、B、C，可結合萬用表復測確認

誤區2：壓差不足不導通。硅管必須保證0.7V左右壓差，電壓過低三極管處于半導通狀態，電路工作異常

誤區3：隨意替換型號。NPN和PNP不能直接互換，互換后電路邏輯完全相反，無法正常工作

寫到最后：NPN和PNP本質就是一對反向工作的開關，不用死記復雜原理，記住「箭頭方向、導通電平、電位排序」三個核心點，就能搞定99%的入門電路應用。
