玩電路、做電源、修電器，一定會遇到一個核心問題：家用220V交流電是正負反復跳動的正弦波，而電路板、芯片、電池只能用單向流動的直流電。
把交流電變成直流電的第一步、也是最關鍵的一步，就是整流。完成這個工作的核心器件，就是整流二極管。
很多新手只記住一句話：二極管單向導電。但完全不懂：一個簡單的“單向閥門”，到底是如何把上下跳動的正弦波，硬生生改成單向脈動直流的？

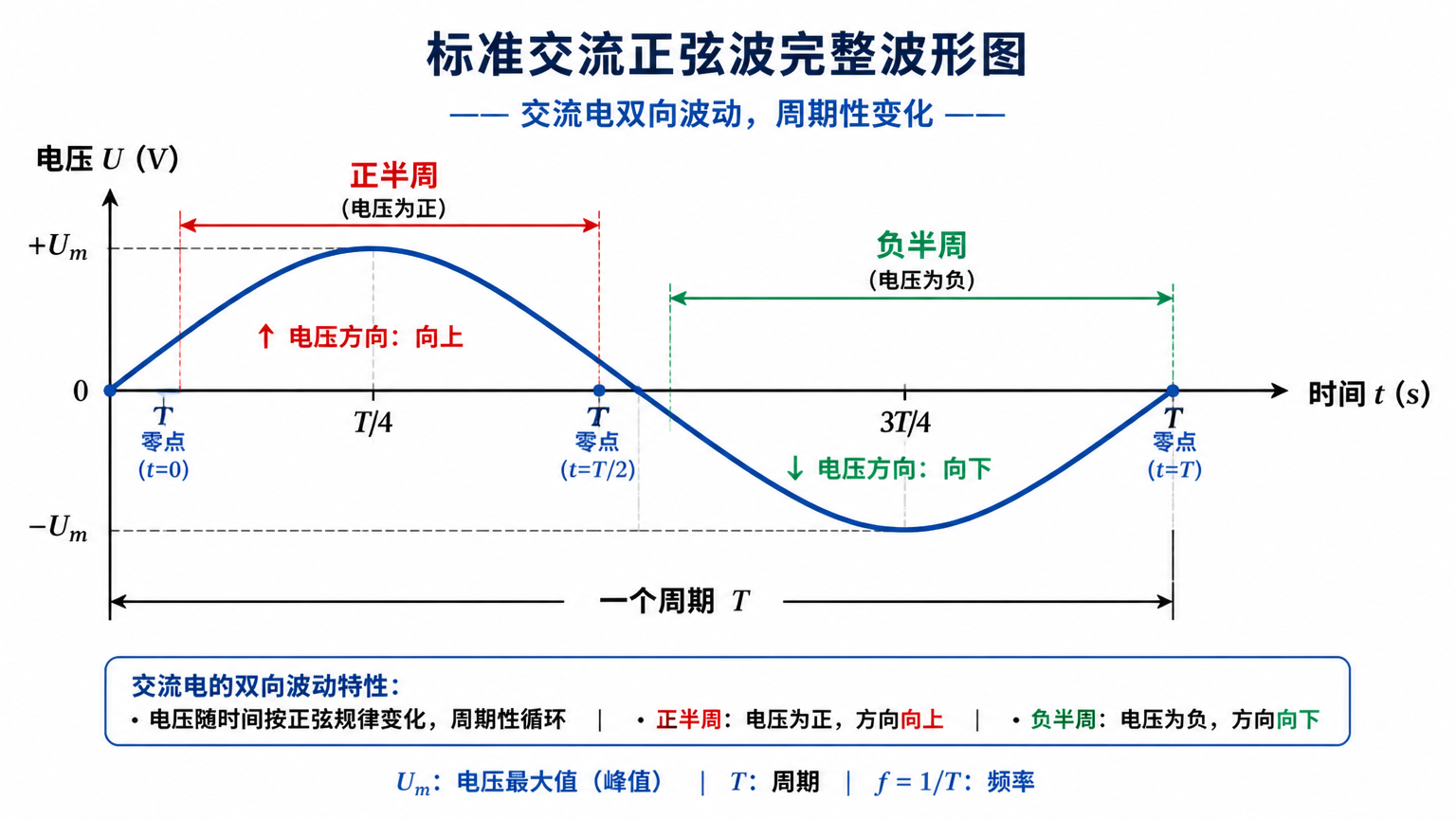

一、先搞懂：交流電正弦波，到底是什么？
我們日常市電、變壓器輸出的交流電，波形是標準的正弦波。它最大的特點只有兩個字：交變。
簡單理解：電流不是固定方向，而是正反交替流動：
- 正半周：電壓為正，電流正向流動
- 負半周：電壓為負，電流反向流動
正反波形不斷交替、一秒往復50次，這就是交流電。而電路板絕對不能使用反向電流，會直接燒毀元器件，這也是必須整流的原因。

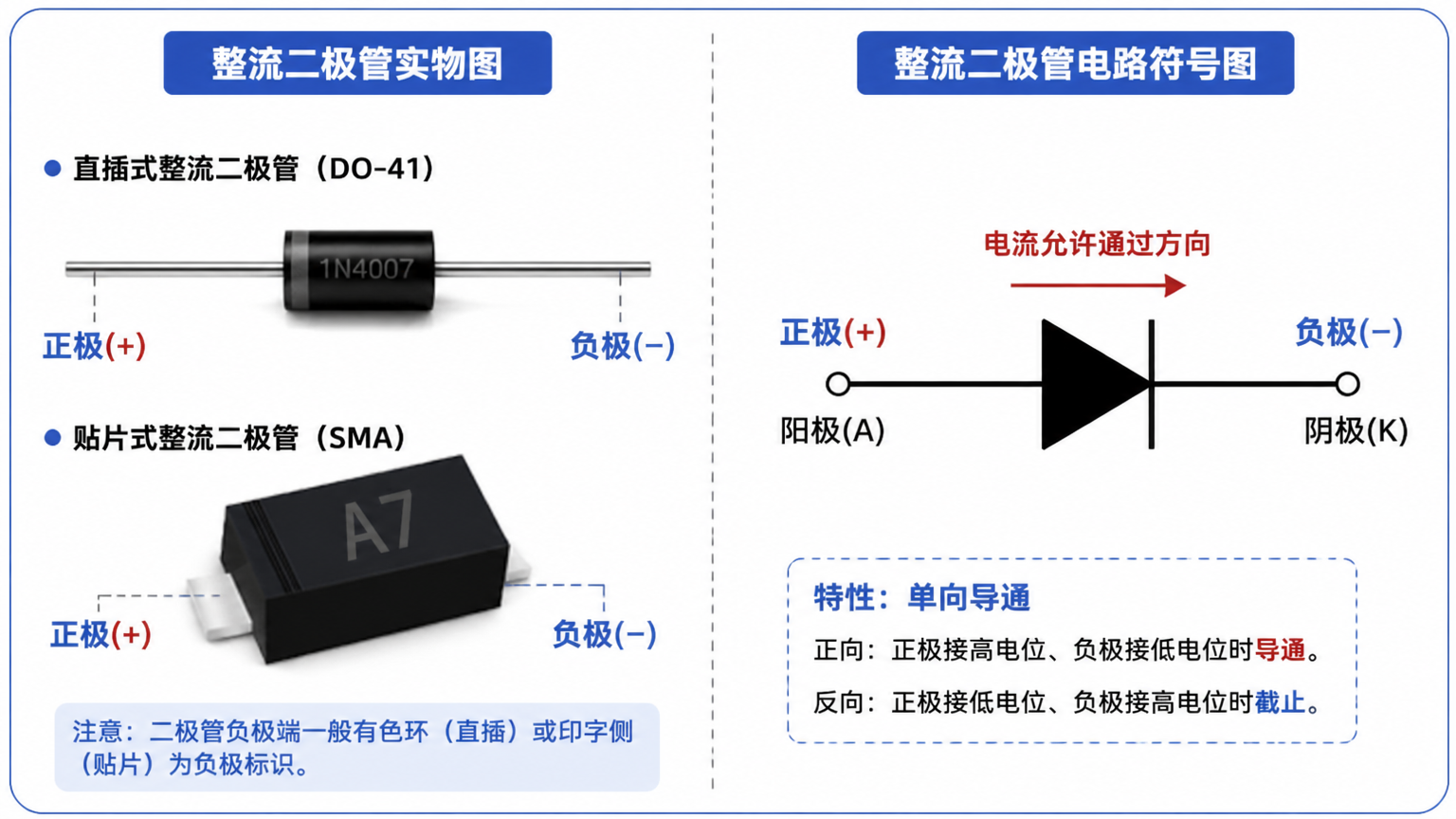

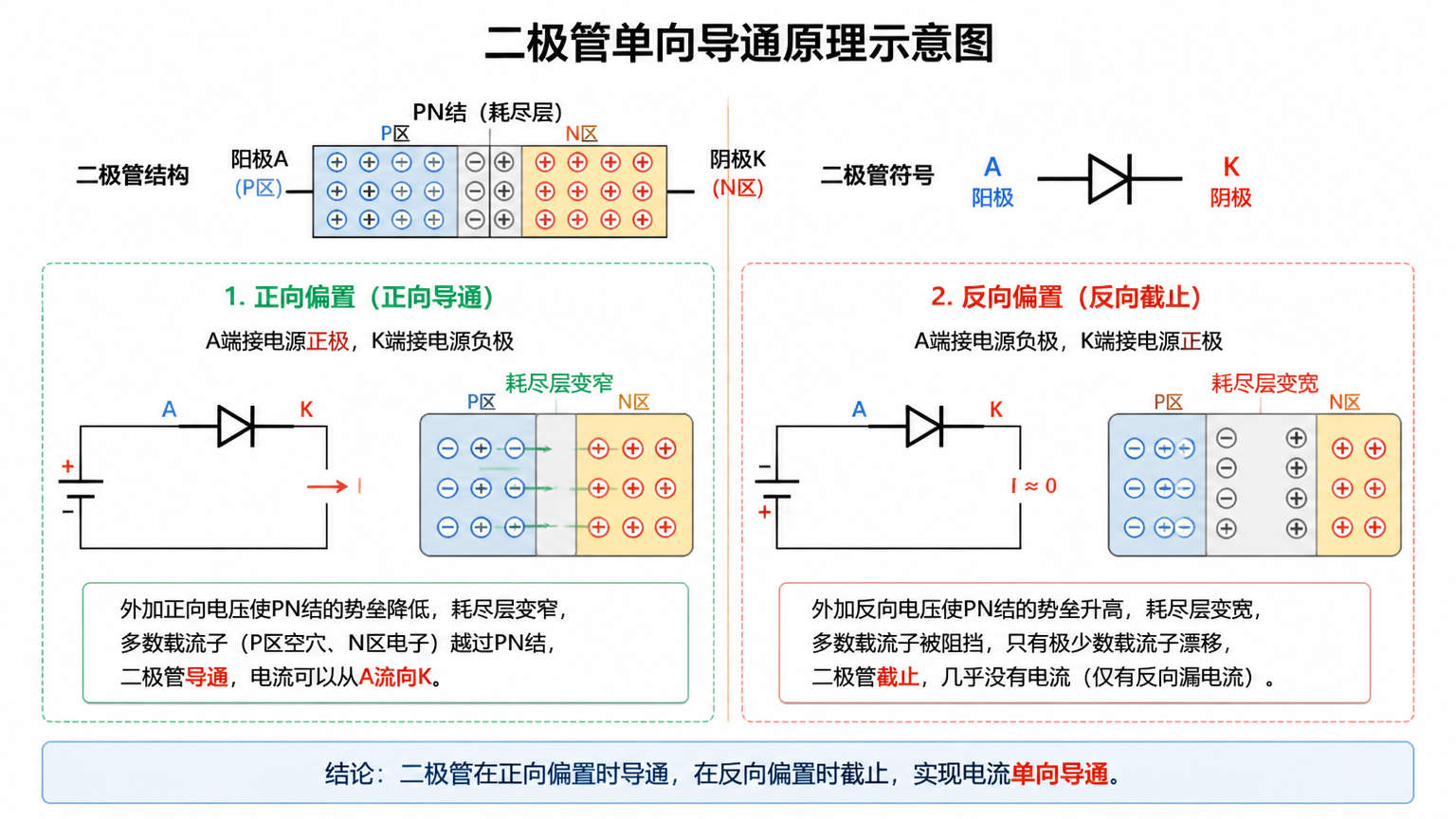

二、二極管核心特性：電路里的“單向閥門”
如果把電路比作水管，整流二極管就是只允許單向流水的止回閥。
它擁有絕對鐵律：正向通電、反向截止。
- 電壓正向時：閥門打開，電流順利通過
- 電壓反向時：閥門徹底關閉，電流完全阻斷
正是這一個簡單特性，讓它具備了“篩選波形”的能力，直接改變交流電的形態，是整流電路的核心基礎。

三、半波整流：一刀切掉負半周，首次成型脈動直流
最簡單的整流方式就是半波整流，只需要1顆整流二極管，就能完成交流電到脈動直流電的初步轉換，也是最容易理解的整流模型。
工作全過程拆解
1. 正半周階段：交流電上端正、下端負，二極管獲得正向偏置，順利導通，電流流過負載，電路產生電壓波形。
2. 負半周階段：交流電下端正、上端負，二極管承受反向電壓，立即截止，電路無電流、無電壓輸出。
最終結果：完整正弦波的負半周被徹底“砍掉”，只保留正向的波浪波形。
此時輸出的電壓，方向全程不變、大小持續波動，這就是脈動直流電。

四、進階理解：為什么叫“脈動直流”？和純直流有啥區別？
很多新手容易混淆：脈動直流、純直流、交流電三者的區別。
- 交流電：方向正負交替，波形上下跳動
- 脈動直流：方向永遠為正，不會反向，但電壓大小忽高忽低、斷斷續續
- 純平滑直流：電壓恒定不變，無波動（電池、穩壓電源輸出）
整流二極管的作用，只負責解決電流方向問題，把雙向交流變成單向波動直流；后續搭配電容濾波、穩壓管，才能變成平滑純凈直流。

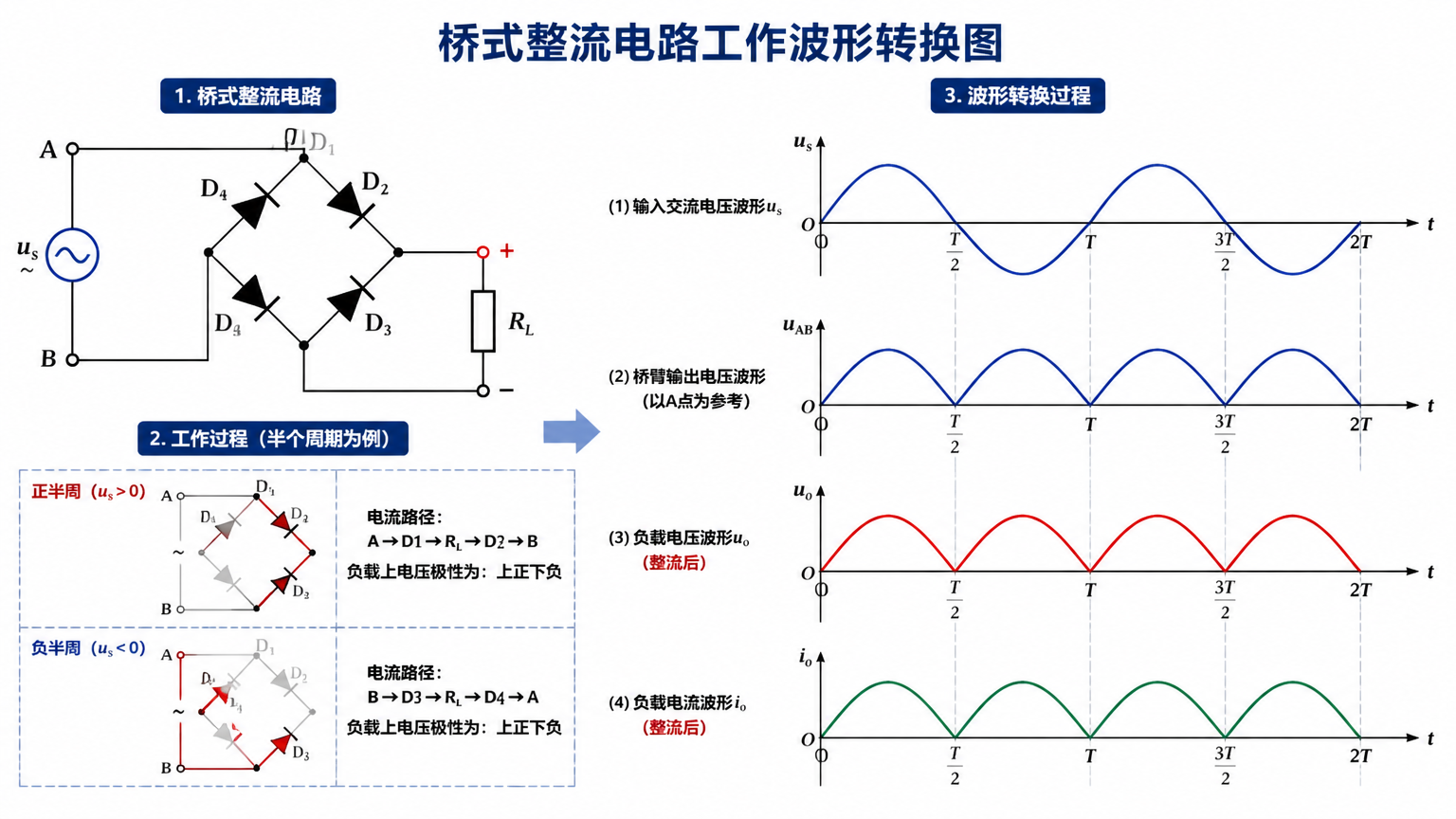

五、全波橋式整流：四顆二極管，利用率拉滿
半波整流有個致命缺點：浪費一半電能，負半周直接舍棄，效率極低，僅適用于簡易小功率電路。
工業、家電、電源通用的是橋式整流電路，由4顆整流二極管組成，完美利用全部波形，是目前主流整流方案。
橋式整流工作邏輯
- 正半周：一對二極管導通，電流正向流過負載
- 負半周：另外一對二極管導通，反轉電流路徑，讓原本反向的負半周波形，翻轉成正向波形
最終效果：不浪費任何波形，正負半周全部轉化為正向脈動波形，輸出電壓更密集、波動更小、效率翻倍。

六、整流全過程總結：二極管的核心功勞
我們可以用一句話概括完整整流邏輯：
整流二極管依靠“單向閥門”特性，要么截斷反向電流，要么翻轉反向波形，徹底杜絕電流反向流動，成功把雙向交變的正弦交流電，轉化為單方向的脈動直流電。
這也是所有開關電源、適配器、家電電源的第一步核心變換。沒有二極管整流，就沒有后續的濾波、穩壓，電子設備就無法使用市電工作。
七、補充：脈動直流后續如何變成純凈直流電？
整流只解決了「方向問題」，輸出的脈動直流依然高低波動，無法直接給芯片、精密設備供電。想要得到穩定直流，只需兩步后續處理：
1. 電容濾波：填平波形空隙、削平高低波動，讓電壓變得平滑；
2. 穩壓電路（三端穩壓管）：把波動電壓牢牢釘在固定值，輸出標準純凈直流。

全文總結
整流二極管本質就是電路的單向止回閥：利用正向導通、反向截止的核心特性，篩選、修正交流電波形，徹底消除反向電流，將雙向交變的正弦波，成功轉化為單向流動的脈動直流。
半波整流舍棄負半周、橋式整流翻轉負半周，兩種方案核心原理完全一致，只是橋式整流讓電能利用率最大化，成為工業量產的通用標準?？炊ㄐ巫兓?，就徹底掌握了整流電路的底層邏輯。
