在消費電子、工控設備、智能穿戴等各類終端產品中，USB Type-C接口憑借正反插適配、高速傳輸、大功率快充、多功能擴展的優勢，已成為行業通用標配接口。多數硬件設計師默認Type-C接口防護只需做好常規ESD靜電防護，即可滿足EMC測試與日常使用需求。但實際工程案例中，大量設備出現接口燒毀、快充失靈、數據斷連、整機死機重啟等故障，核心根源并非單純靜電干擾，而是ESD靜電沖擊與瞬時過壓、持續過壓的雙重疊加損傷。真正可靠的Type-C接口防護方案，必須打破“只防靜電”的單一認知，實現靜電防護與過壓防護的雙向兼顧。

相比于傳統USB-A接口，Type-C接口引腳更密集、功能鏈路更復雜，同時兼容低速數據、超高速傳輸、PD快充、音頻視頻傳輸等多重功能，這也使其面臨的電氣風險呈幾何級增長。靜電是瞬時高頻、低能量的脈沖干擾，而過壓是持續或短時高能量的電壓沖擊，二者會協同破壞接口芯片、主控IC與供電鏈路，僅做單一ESD防護，根本無法覆蓋全場景使用風險。

一、常見誤區：Type-C防護≠單一ESD防靜電

在產品研發與量產測試中，很多工程師存在典型防護誤區：認為通過IEC61000-4-2靜電放電測試，Type-C接口防護就已達標。但實際落地場景中，Type-C接口的電氣損傷來源遠比純靜電更復雜，單一ESD防護存在明顯短板。

常規ESD防護器件的核心特性是響應速度極快（小于1ns）、寄生電容極低，專門用于吸收人體接觸、線纜插拔產生的瞬時靜電脈沖，避免靜電擊穿芯片引腳、干擾信號傳輸。但ESD器件的耐受功率極低，僅能應對納秒級、低能量的靜電沖擊，一旦遇到電壓超標、浪涌沖擊、電源異常等過壓問題，普通ESD器件會瞬間擊穿失效，甚至連帶燒毀后端電路。

而Type-C接口的使用場景中，過壓風險無處不在：非合規快充適配器輸出電壓波動、劣質數據線導致的供電異常、熱插拔瞬間的電壓浪涌、電網波動引發的瞬時高壓、不同設備對接產生的電位差過壓等。這類過壓問題能量遠高于普通靜電，是導致接口硬件永久性損壞的主要原因。因此，Type-C接口防護的核心邏輯，是ESD靜電防護+OVP過壓防護的組合防護，二者缺一不可。

二、Type-C接口雙重風險：靜電干擾+過壓損毀

Type-C接口引腳可分為高速信號鏈路、配置控制鏈路、供電鏈路三大類，不同鏈路面臨的靜電與過壓風險差異化明顯，雙重風險對電路的損傷形式也完全不同。

1. ESD靜電風險：隱形信號故障元兇

Type-C接口裸露在外，用戶插拔數據線、手指接觸接口引腳、環境干燥產生的摩擦靜電，都會通過接口導入設備內部。對于USB2.0 D+/D-、USB3.x/4.0超高速TX/RX差分信號、CC1/CC2配置引腳、SBU輔助信號引腳而言，靜電沖擊會引發兩類問題。一是瞬時干擾，導致數據傳輸丟包、投屏卡頓、快充協議握手失敗、設備反復斷連；二是微損傷累積，多次靜電沖擊會擊穿芯片內部柵極，導致設備偶發死機、休眠異常，最終徹底失效。

尤其高速差分信號對寄生電容極度敏感，普通防護器件的高電容會造成信號眼圖閉合、傳輸速率衰減，因此高速鏈路的ESD防護必須選用超低容值器件，兼顧防護性能與信號完整性。

2. 過壓風險：硬件永久損壞核心

Type-C的VBUS供電引腳承擔5V、9V、12V、20V等多檔位PD快充電壓傳輸，是過壓風險的重災區。相較于靜電的瞬時干擾，過壓屬于高能量沖擊，危害更直接、更致命。短時瞬時過壓會燒毀接口防護器件、熔斷線路；持續低壓過壓會導致電源芯片、主控IC過熱老化；高壓浪涌過壓會直接擊穿整機供電鏈路，造成設備永久報廢。

同時，CC配置引腳作為快充協議握手的核心鏈路，耐受電壓極低，輕微過壓即可引發協議芯片閂鎖效應，導致快充功能永久失效，這也是很多設備“能充電但無法快充”的核心原因。

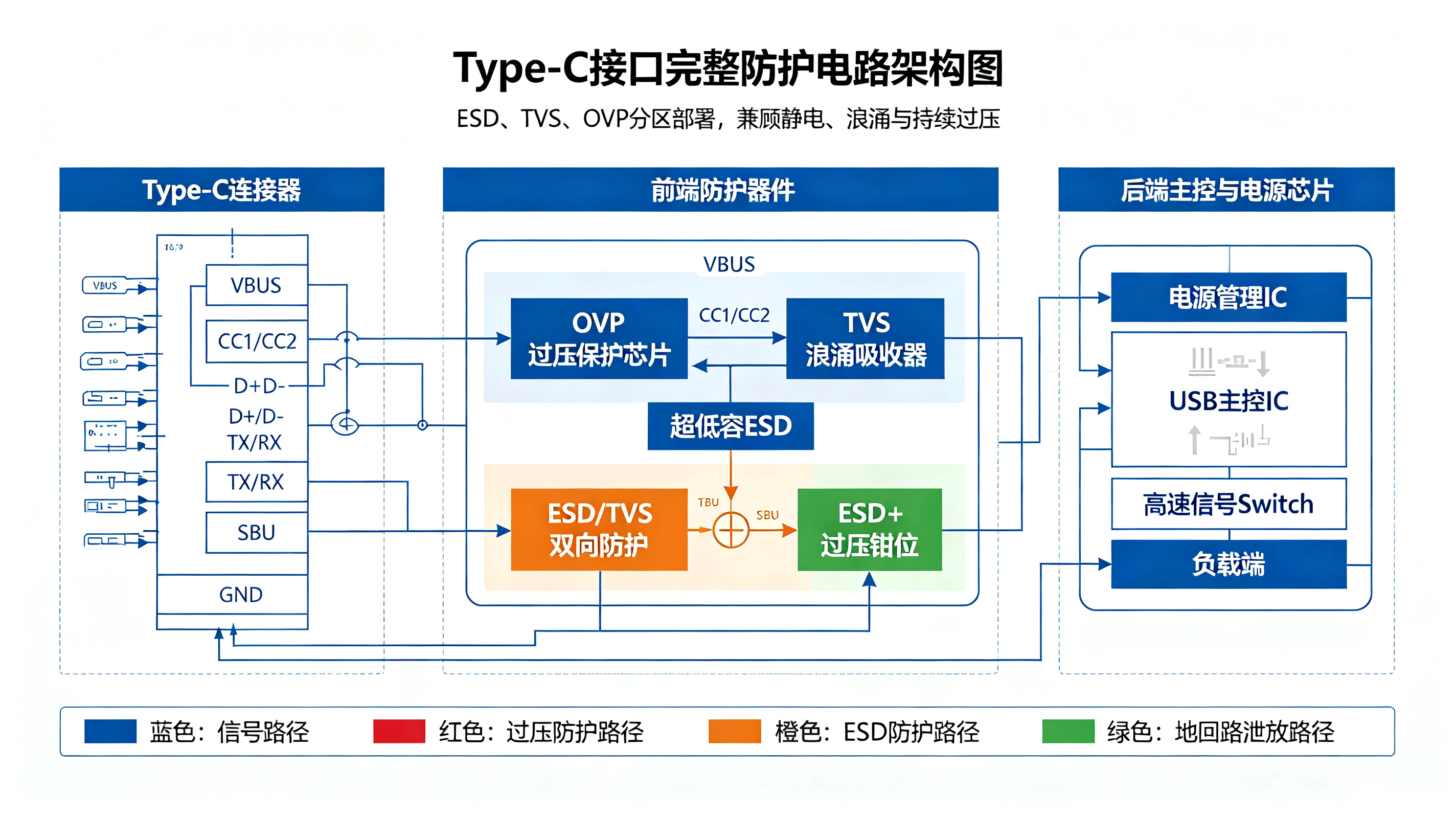

三、分區防護方案：精準匹配ESD與過壓防護需求

基于Type-C接口不同引腳的功能、工作電壓與信號特性，需采用分區差異化防護策略，高速信號鏈路側重超低容ESD靜電防護，供電與控制鏈路側重ESD+過壓雙重防護，杜絕防護過度導致的信號失真、防護不足導致的電路損壞。

1. 高速信號鏈路（D+/D-、TX/RX）：純超低容ESD防護

USB2.0 D+/D-、USB3/4超高速差分TX/RX信號，工作電壓僅3.3V，信號速率最高可達40Gbps，對寄生電容、插入損耗要求極高。該鏈路幾乎無持續過壓風險，核心防護需求是消除靜電干擾、保障信號完整。

設計選型需選用寄生電容＜0.3pF、耐受靜電±15kV以上的超低容ESD防護器件，器件必須緊貼連接器引腳放置，縮短走線長度、減小地回路面積，避免長走線引入二次干擾，杜絕高速信號丟包、傳輸卡頓問題。

2. 配置與輔助鏈路（CC1/CC2、SBU）：ESD+精準過壓防護

CC引腳是PD快充、設備角色識別的核心通道，SBU引腳負責音頻、視頻輔助傳輸，兩類引腳耐壓值低、靈敏度高，同時面臨靜電干擾和小幅過壓風險。靜電會導致協議握手異常，輕微過壓即可擊穿協議芯片，是最容易被忽略的防護薄弱點。

該鏈路需選用雙向ESD防護+固定鉗位電壓的一體化防護器件，在保證超低寄生電容、不影響協議信號傳輸的前提下，精準鉗位瞬時過壓，規避協議芯片閂鎖損壞，兼顧防護性能與協議穩定性。

3. 供電鏈路（VBUS）：大功率過壓防護+輔助ESD防護

VBUS鏈路承載大功率快充電流，是過壓、浪涌、靜電風險的集中區域，也是Type-C接口防護的重中之重。該鏈路無需追求超低電容，但對器件功率、過壓響應速度、浪涌耐受能力要求極高。

常規設計需搭配大功率TVS管+專用OVP過壓保護芯片的組合方案：TVS管負責快速吸收插拔浪涌、瞬時高壓脈沖，OVP芯片實時監測VBUS電壓，當電壓超出預設閾值時快速切斷回路，阻斷持續過壓損傷，同時搭配ESD器件消除插拔靜電干擾，實現三重防護。

四、工程設計核心要點：規避防護失效隱患

優質的防護器件選型是基礎，規范的PCB布局與電路設計，才是保障防護效果的關鍵。大量產品防護失效，并非器件選型錯誤，而是設計細節不規范導致。

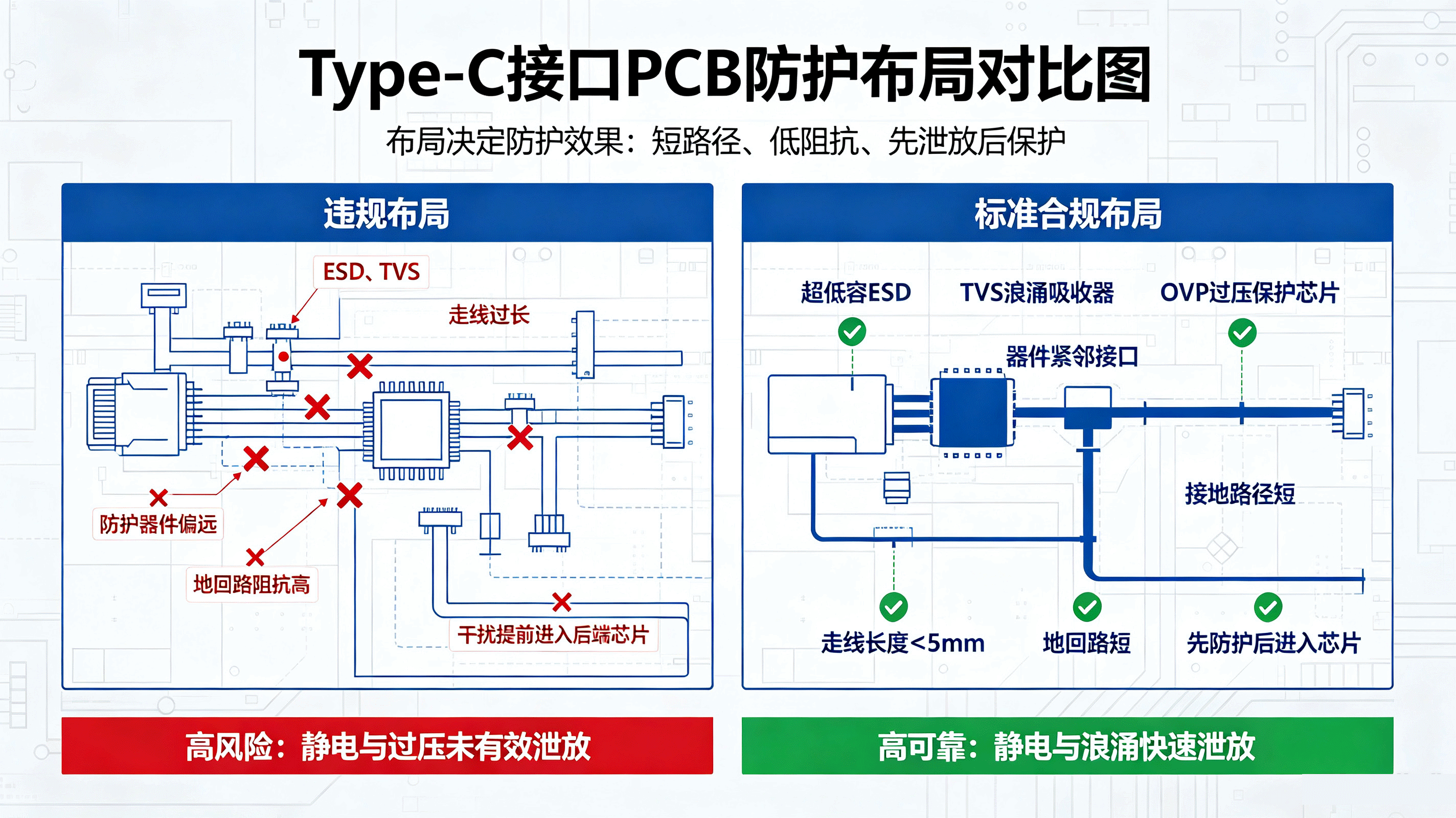

第一，嚴控器件布局距離。所有防護器件必須緊鄰Type-C連接器引腳放置，走線長度嚴格控制在5mm以內，避免防護器件位于干擾路徑后端，導致靜電、過壓干擾提前進入后端芯片，失去防護意義。

第二，區分器件功能邊界。明確ESD與TVS、OVP的分工：ESD專注高速信號靜電防護，低容快速響應；TVS專注電源瞬時浪涌吸收；OVP專注持續過壓斷電保護，嚴禁混用器件、替代防護，避免出現防護盲區。

第三，預留防護余量。測試標準需高于行業基礎規范，常規需通過±15kV空氣放電、±8kV接觸放電靜電測試，同時過壓測試需覆蓋1.2倍以上額定工作電壓，適配劣質適配器、異常插拔等極端場景。

第四，優化地回路設計。防護器件接地走線需短、粗、直，減少過孔數量，降低接地阻抗，確保靜電、過壓能量快速泄放，避免地彈噪聲引發二次干擾。

五、總結：雙重防護才是Type-C防護最優解

USB Type-C接口的防護設計，早已突破傳統單一防靜電的基礎需求。隨著快充功率不斷提升、傳輸速率持續升級、應用場景愈發復雜，ESD靜電防護負責解決“信號干擾、瞬時擊穿”問題，過壓防護負責規避“硬件燒毀、永久失效”風險，二者相輔相成、缺一不可。

硬件設計中，必須摒棄“重靜電、輕過壓”的傳統思維，根據Type-C接口不同引腳的功能特性，分區搭建“超低容ESD靜電防護+精準過壓鉗位+大功率浪涌吸收”的一體化防護體系，既保障高速數據傳輸、快充協議交互的穩定性，又徹底規避靜電、過壓帶來的設備故障，全面提升產品的穩定性、可靠性與使用壽命。
