直流供電電路里，穩壓電源分兩大主流派系：線性穩壓電源（LDO）、開關穩壓電源（DC-DC）。很多電子初學者分不清二者工作邏輯，最常出現一個疑問：我們最常用的 7805、LM1117 這類三端穩壓管，到底屬于線性還是開關穩壓？

一、核心定義與底層工作原理（本質分水嶺）

1. 線性穩壓電源（LDO）

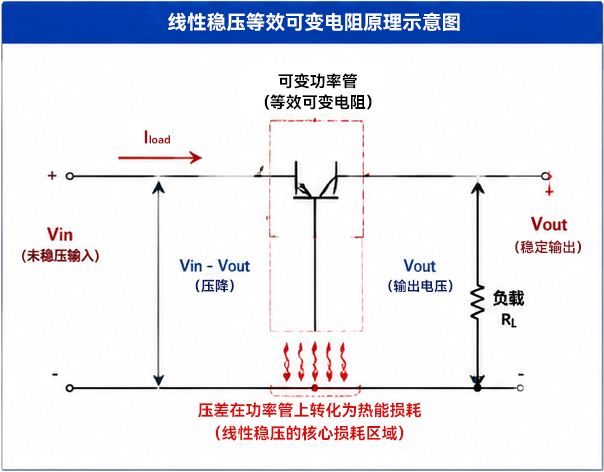

工作邏輯：串聯式分壓調壓，內部功率 MOS 管相當于可變電阻，串聯在輸入與負載之間。 輸入電壓高于輸出電壓的差值，全部以熱量形式損耗在功率管上，通過實時調節等效電阻大小，穩定輸出直流電壓。 電流通路全程持續導通，無高速通斷動作，輸出波形平滑無高頻噪聲。

2. 開關穩壓電源（DC-DC）

工作邏輯：功率開關管高速周期性通斷（開關頻率幾十 kHz~ 幾 MHz），配合電感、電容儲能元件，把電能 “間斷式” 傳遞給負載。 依靠電感存儲磁場能量、電容存儲電場能量完成電壓升降壓，開關管導通時損耗極低，關斷時幾乎無電流，發熱損耗極小，電能利用率高。

關鍵結論前置：

7805、7912、LM1117、AMS1117 等所有三端穩壓管全部屬于線性穩壓（LDO）派系，內部無高頻開關電路，依靠串聯電阻分壓穩壓。

二、電路結構對比：三端線性穩壓典型電路拆解

1. 三端線性穩壓標準應用電路

以經典 7805（輸出 5V）舉例，僅需輸入電容、輸出電容兩顆外圍元件即可工作，電路極簡：

· 引腳 1：電壓輸入 Vin

· 引腳 2：接地 GND

· 引腳 3：穩壓輸出 Vout

輸入電壓必須比輸出高出 2V 以上（壓差）才能正常穩壓，多余電壓全部發熱消耗。

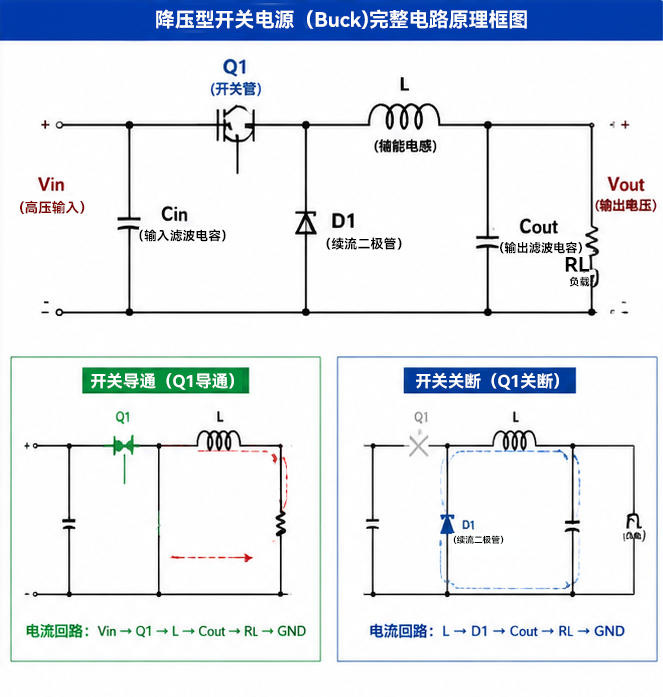

2. 開關穩壓典型 Buck 降壓電路

電路元件更多，除芯片外必須搭配電感、肖特基續流二極管、大容量濾波電容，部分方案還需要外置功率開關管，電路復雜度遠高于線性穩壓。

三、核心電氣參數全方位對比表

四、優缺點深度解析

（一）線性穩壓（三端穩壓管歸屬此類）

?優勢

1. 電路極簡，新手接線零門檻，78 系列僅需兩顆電容；

2. 輸出電壓紋波極低，無高頻噪聲，音頻、傳感器、模擬采樣電路首選；

3. 無電磁干擾，不會干擾射頻、藍牙、微弱信號采集；

4. 短路保護、過熱保護集成在芯片內部，外圍無需額外防護電路；

5. 成本低廉，大批量生產性價比高。

?短板

1. 轉換效率極低，輸入輸出壓差越大，發熱越嚴重；

2. 僅支持降壓，不能實現升壓供電；

3. 大電流工況必須加裝厚重散熱片，設備體積增大；

4. 高壓差場景損耗嚴重，浪費電能，不適合電池便攜設備。

（二）開關穩壓（DC-DC）

?優勢

1. 轉換效率極高，電池供電設備大幅延長續航；

2. 支持降壓、升壓、負壓多種拓撲，適配寬電壓輸入；

3. 同等功率下發熱量極低，無需大體積散熱器；

4. 寬電壓輸入，車載、太陽能、多電壓適配器場景適配性強。

?短板

1. 電路復雜，外圍電感、二極管布局不當極易產生干擾；

2. 高頻開關帶來紋波與 EMI 干擾，不能直接用于音頻、精密模擬電路；

3. 元件數量多，PCB 占用面積更大，量產物料成本更高；

4. 輸出波形毛刺多，高精度供電需要多級 LC 濾波。

五、適用場景區分選型指南

1. 優先選用線性穩壓（三端 78XX/AMS1117）

音頻功放、耳機、運放模擬信號電路，杜絕電源噪聲；

傳感器、高精度電壓采樣、儀表測量設備；

小電流負載（1A 以內）、輸入輸出壓差很小的場景；

低成本簡易電路、教學實驗板、指示燈供電；

射頻、藍牙、無線通信輔助小電流供電（規避 EMI 干擾）。

2. 優先選用開關穩壓 DC-DC

鋰電池便攜設備、充電寶、筆記本主板供電；

輸入輸出壓差極大場景（如 24V 轉 5V、36V 轉 12V）；

大功率負載（3A、5A 以上），散熱空間狹小的設備；

需要升壓供電場景（3.7V 鋰電池升壓 5V、12V）；

太陽能、車載寬電壓輸入工控設備。

六、高頻常見誤區答疑

誤區 1：7805 是開關穩壓電源？

?錯誤。7805、7912、LM1117 全系列三端穩壓管全部為線性穩壓，內部不存在高速開關結構，依靠功率管串聯分壓損耗多余電壓，壓差越大發熱越厲害。

誤區 2：線性穩壓一定比開關穩壓差？

?分場景判斷。追求高效率、電池續航選開關穩壓；追求純凈無噪聲電源、精密模擬電路，線性穩壓無可替代。

誤區 3：開關電源紋波大，加電容就能完全消除？

不能。高頻開關噪聲屬于電磁輻射干擾，單純電容濾波效果有限，射頻、音頻電路必須在線性穩壓后供電。

誤區 4：壓差小于 2V 時 7805 無法穩壓？

正確。78 系列三端線性穩壓最低壓差 2V，輸入電壓僅比輸出高 1V 時，穩壓功能失效，此時需要選用低壓差 LDO（如 AMS1117，壓差 0.8V）。

七、全文核心總結

1. 兩大派系核心區分

o 線性穩壓：串聯可變電阻調壓，損耗以熱量釋放，三端穩壓管（78XX/1117）歸屬于這一派；

o 開關穩壓：高速開關 + 電感電容儲能調壓，轉換效率高，電路更復雜。

2. 選型口訣 小電流、要純凈無噪聲 → 線性穩壓（三端穩壓管）； 大壓差、大功率、電池省電 → 開關穩壓 DC-DC。

3. 核心記憶點：只要是 7805、LM1117 這類三端穩壓芯片，統一屬于線性穩壓，不屬于開關穩壓陣營。
